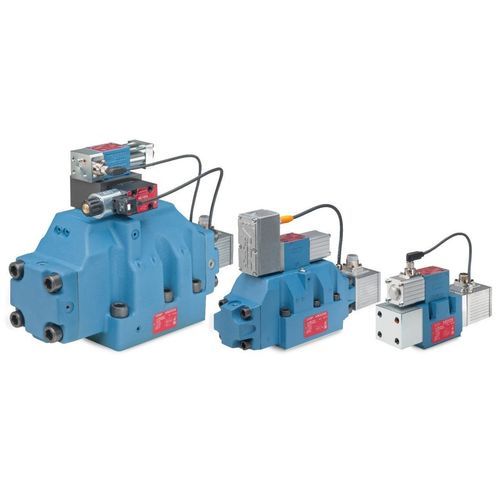

手动液压分配器 D68x

小试紧凑型

产品描述
Moog D68x 系列为液压先导比例阀，具有集成电子和模拟接口。D68x 比例阀的滑阀直接安装在阀体内并由液压先导控制，从而实现显著更高的流量并支持多种故障安全（failsafe）选项。本系列采用紧凑型先导（miniDDV），具备优异的动态性能和高效率。阀门以二级结构提供，尺寸包括 05、07、08 和 10。该系列针对要求苛刻的工业应用设计，提供较高的功能灵活性和优异的动态响应。

特性

• 阀体优化设计以实现高额定流量
• 通过低内泄漏的先导变体实现高能效
• 所需最小先导压力范围低
• 集成放大器与控制电子，提供高度功能灵活性
• 由于先导级高固有频率而具备优异的动态响应
• 提供多种故障安全选项以便最佳匹配应用
• 可选：带集成电子和先导位置检测的新型先导阀

规格
型号: D681 | D682 | D683 | D684 | D685
功能: 流量控制
安装孔型: ISO 4401 尺寸 05 (NG10) | ISO 4401 尺寸 07 (NG16) | ISO 4401 尺寸 08 (NG25) | ISO 4401 尺寸 08 (NG25+) | ISO 4401 尺寸 10 (NG32)
液压数据 - 在 ΔpN 5 bar 条件下每控制口的额定流量: 30 至 80 l/min | 150 至 250 l/min | 350 l/min | 550 l/min | 1000 至 1500 l/min
液压数据 - 最大流量: 180 l/min | 600 l/min | 1500 l/min | 1500 l/min | 3600 l/min
最大工作压力: 端口 P、A、B - 350 bar
端口 T（内部 Y）- 70 bar（某些版本为 50 bar）
端口 T（外部 Y）- 250 bar 或 350 bar（视版本而定）
阶跃响应 0–100%: 9–11 ms | 10–13 ms | 10–18 ms | 11–26 ms | 35–40 ms

电气数据
供电电压: 24 V DC (18 至 32 V DC)
标称信号选项: ±10 V、±10 mA 及 4 至 20 mA
电气接口: 6+PE、11+PE

特性 / 技术规格

• 系列: D68x (型号 D681–D685)
• 结构: 二级
• 可用尺寸: 尺寸 05 (NG10)、07 (NG16)、08 (NG25)、08 (NG25+)、10 (NG32)
• 额定流量（ΔpN 5 bar）：视型号而定 30–1500 l/min（典型区间：30–80；150–250；350；550；1000–1500 l/min）
• 最大流量: 最高可达 3600 l/min（视型号而定）
• 最大工作压力 端口 P/A/B: 350 bar
• 端口 T: 根据 Y 配置为 50 / 70 / 250 / 350 bar
• 阶跃响应（0–100%）：视型号而定 9–40 ms
• 供电电压: 24 V DC (18–32 V DC)
• 信号输入: ±10 V、±10 mA、4–20 mA
• 电气接口选项: 6+PE 或 11+PE
