手动液压分配器 E024

电动螺线管驱动电动液压

概述

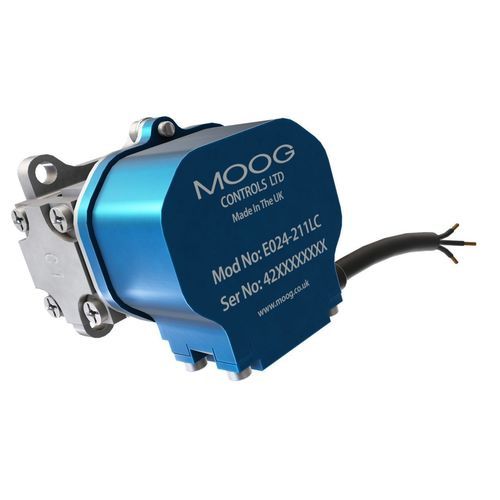

Moog 24 Series 是其类别中最小、最轻的喷嘴‑摆片（nozzle‑flapper）伺服阀，针对重量、体积和响应速度要求严格的高性能应用而设计。在赛车和航空航天控制系统中广泛应用，用于需要快速且可重复的液压控制的场合。抗冲击能力可达50 g，工作温度可达135 °C。

特点

• 超轻量化设计 — 重量：95 g (3.35 oz)。
• 紧凑机身 — 明显小于 Moog E030 系列，便于在受限空间内集成。
• 高流量性能 — 最大可达 7.5 l/min (1.98 USg/min)，提供快速响应。
• 航天级可靠性 — 源自 Moog 用于飞行控制的 E030 伺服阀技术。
• 快速且精确的控制 — 响应迅速且重复性高，适用于位置、压力与力的控制。
• 低输入信号 — 额定信号 10 mA，便于高效系统集成（赛车应用下兼容 F1 ECU）。

规格
液压数据
额定流量*: 0.3 至 7.5 l/min (0.1 至 2.0 USg/min)
标准配置：0.3、0.4、1.0、1.5、2.0、3.8、5.0、7.5 l/min (0.1、0.3、0.4、0.5、1.0、1.3、2.0 USg/min)
最大工作压力：280 bar (4,061 psi)

性能数据
100% 阶跃响应**：1.8 ms
频率响应***：最高 400 Hz（90° 相位滞后时）

电气数据
额定信号****：10 mA（标准配置）

物理数据
尺寸（安装图样）：Moog 标准
重量：95 g (3.35 oz)
附加选项：High Efficiency、Vented Motor Cap、Logic

* @ ∆p 70 bar (1,000 psi) ** 在 3,000 psi 系统压力下的响应 *** 在 90° 相位滞后时 **** 线圈并联

技术规格

• 系列 / 型号：24 Series (E024)
• 额定流量范围：0.3–7.5 l/min (0.1–2.0 USg/min)
• 标准流量选项：0.3、0.4、1.0、1.5、2.0、3.8、5.0、7.5 l/min
• 最大工作压力：280 bar (4,061 psi)
• 100% 阶跃响应：1.8 ms（在规定条件下测量）
• 频率响应：最高 400 Hz（90° 相位滞后时）
• 额定电气信号：10 mA（线圈并联）
• 尺寸 / 安装：Moog 标准安装图样
• 重量：95 g (3.35 oz)
• 环境能力：抗冲击达 50 g；工作温度可达 135 °C
• 可用附加选项：High Efficiency、Vented Motor Cap、Logic
