产品说明

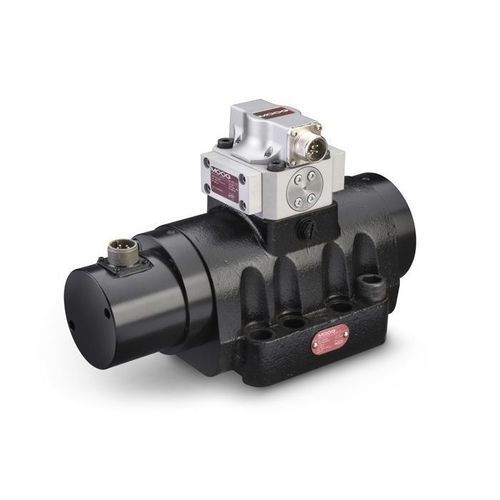

Moog 79 系列流量控制伺服阀为用于 3 通（优先）和 4 通应用的滑阀式阀门。该系列三阶伺服阀针对需要高流量和大功率的应用而设计。适用于对动态性能要求高的电液位置、速度、压力或力控制系统。

特性

• 三阶流量控制伺服阀，适用于要求高流量和高功率的应用
• 线圈驱动力大且设计坚固，确保持久使用寿命
• 主阀芯电气反馈，低滞后性且线性度优良
• 可选外部先导供油与回油接口

规格
液压参数
额定流量*: 400 至 1000 l/min
标准配置：400、800、1000 l/min
最大工作压力：210、310 或 350 bar

性能参数
100% 阶跃响应**：6 至 15 ms
频响***：55 至 110 Hz

电气参数
额定信号****：8 至 50 mA
标准配置：15、40 mA

物理参数
尺寸（安装图样）：Moog Standard
重量：16.1 kg
其它选项：可提供额外的流量、压力及其他配置选项

* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil

资料 - 文献与安装图

• 目录：79 Series Servo Valves
• 手册：79-200 Series Servo Valves
• 安装图：79-200 Series Servo Valve
• 产品线概览：带机械反馈的伺服阀（Overview）
• 数据表：Three Keys to Specifying Long‑Lived Servo Valves (Overview)
• 白皮书：设计长寿命伺服阀

特性 / 技术规格

• 类型：三阶流量控制伺服阀
• 额定流量：400–1000 l/min
• 标准流量：400、800、1000 l/min
• 最大工作压力：210 / 310 / 350 bar
• 100% 阶跃响应：6–15 ms
• 频响：55–110 Hz
• 额定电信号：8–50 mA（标准 15 或 40 mA）
• 重量：16.1 kg
