手动液压分配器 D633

电动直动式比例

产品描述

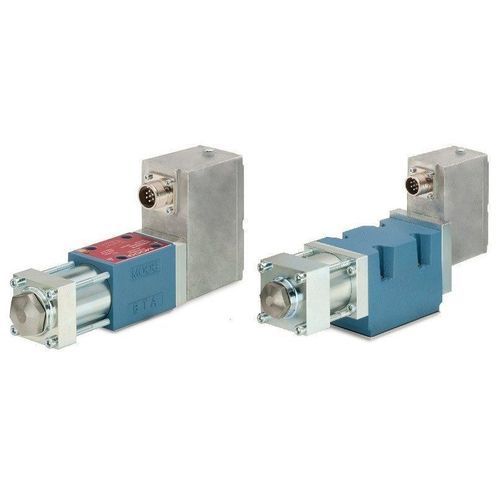

Moog D633 与 D634 系列为直动式伺服阀，集成电子单元并提供模拟接口。该系列阀采用永磁线性电机直接驱动，直接推动阀芯，免除了先导油的需求。按照 ISO 4401 提供公称尺寸 03（D633）和 05（D634）。面向要求苛刻的工业应用设计，具备功能灵活性、与压力无关的动态特性、高控制力及低电流消耗。

特点

• 永磁线性电机直接驱动：无需先导油
• 线性力电机拥有宽广力范围（扩展工作极限）：无流量限制
• 直接驱动结构：压力无关的动态性能
• 在液压零点及其附近电流消耗低
• 断电时阀芯由弹簧复位至中位：执行机构保持静止

规格（表格数据）
列: D633 | D634
功能: 流量 | 流量
安装孔型: ISO 4401 尺寸 03 (NG6) | ISO 4401 尺寸 05 (NG10)
液压数据:
在 ∆pN 35 bar 条件下每控制边的额定流量: 最高 40 l/min | 最高 100 l/min
最大流量: 75 l/min | 180 l/min
最大工作压力: 口 P、A、B = 350 bar；口 T 无 Y = 50 bar；口 T 带 Y = 350 bar
阶跃响应 0–100%: 12 ms | 20 ms
电气数据:
供电电压: 24 V DC (18–32 V DC)
额定信号选项: ±10 V、±10 mA 及 4–20 mA
电气接口: 6 + PE

特性 / 技术规格

• 永久磁铁线性电机直接驱动
• 可用公称尺寸: ISO 4401 尺寸 03 (NG6) 对应 D633，尺寸 05 (NG10) 对应 D634
• 额定流量（∆pN 35 bar）: D633 最高 40 l/min，D634 最高 100 l/min
• 最大流量: D633 75 l/min，D634 180 l/min
• 最大工作压力: P、A、B = 350 bar；T 无 Y = 50 bar；T 带 Y = 350 bar
• 阶跃响应 0–100%: D633 = 12 ms，D634 = 20 ms
• 供电电压: 24 V DC (范围 18–32 V DC)
• 额定信号选项: ±10 V、±10 mA、4–20 mA
• 电气接口: 6 + PE
