手动液压分配器 78

机械控制电动螺线管驱动

概述

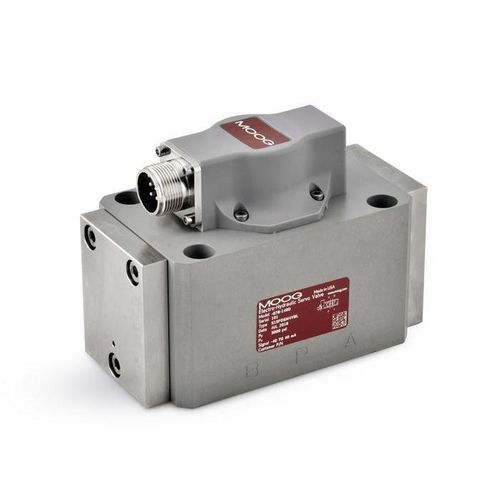

Moog 78 系列属于 Moog 的机械反馈 (MFB) 伺服阀家族。该系列为 3 路和 4 路应用的节流阀。该系列采用强力的两级结构，在每个滑阀处 35 bar（500 psi）阀压降条件下覆盖 75 至 150 L/min（20 至 40 gpm）的额定流量范围。可选项包括标准与高响应型、特殊零位（滑阀）切割、密封材料和接口等。

特点

• 具有机械反馈（MFB）的两级流量控制阀
• 低摩擦双喷嘴先导级，具备高动态、高分辨率和低滞后特性
• 结构坚固耐用，适用于多种机械设备
• 可提供本质安全型（78K）或防爆型（78N），适用于潜在危险环境
• 先导级现场可更换滤芯，便于维护

规格
液压数据
额定流量*: 75 至 150 L/min
标准配置：75、115、150 L/min
最大工作压力：210 bar

性能数据
100% 阶跃响应**：15 至 40 ms
频率响应***：45 至 70 Hz

电气数据
额定信号****：8 至 200 mA
标准配置：8、15、40、100 mA

物理数据
尺寸（安装型式）：Moog 标准
重量：2.9 kg

其他可选项：本质安全、防爆、高零点预载、极性反接、磁性零点调整、通风电机盖

* @ ∆p 70 bar (500 psi)/spool land
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil

特性 / 技术规格（简要）

• 额定流量：75–150 L/min（20–40 gpm）
• 标准流量配置：75、115、150 L/min
• 最大工作压力：210 bar
• 100% 阶跃响应：15–40 ms
• 频率响应：45–70 Hz
• 额定信号：8–200 mA（标准：8、15、40、100 mA）
• 重量：2.9 kg
• 可用变型：78K（本质安全），78N（防爆）
