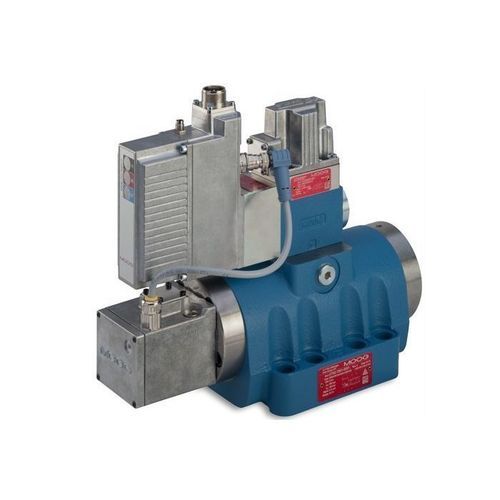

手动液压分配器 D79x

液压操控先导式总线气动

产品描述
Moog的D79x系列为液压先导伺服阀，采用三段式结构，具有集成电子装置和模拟接口。活塞-套筒（piston-in-sleeve）结构可实现更高的流量，同时保持极佳的动态性能。该系列有两种规格（D791、D792），并提供多种功能变体（流量、压力、p/Q、轴控制：位置、速度、力）。适用于需要快速响应和大流量的严苛工业应用。

特点

• 三段式阀设计以实现高动态性能
• 电气位置反馈（LVDT）— 无磨损
• 集成电子装置，带反接保护
• 可选通过阀体上的附加X和Y接口实现外部先导供给与回油
• 低阈值、低滞回，优秀的零点稳定性

规格

• 系列：D79x（D791、D792）
• 阀型：三段式；活塞-套筒，液压先导
• 功能：流量（Q）、压力（p）、p/Q、轴量（位置、速度、力）
• 额定流量（ΔpN = 35 bar，按控制边）：D791 = 100–250 l/min；D792 = 400–1000 l/min
• 最大流量：D791 = 250 l/min；D792 = 1100 l/min
• 最高工作压力：端口 P、A、B = 350 bar；带内置Y时端口 T = 70 bar；带外置Y时端口 T = 350 bar
• 阶跃响应 0–100%：D791 = 3–10 ms；D792 = 4–12 ms
• 电源：24 V DC（范围 18–32 V DC）
• 控制信号选项：±10 V、±10 mA、4–20 mA
• 电气接口：6+PE 与 11+PE
• 选项：现场总线接口、用于传感器的额外模拟输入
• 关键特性：LVDT 位置反馈（无磨损）、集成电子装置带反接保护、低滞回与优秀的零点稳定性

资源 / 可用文档
提供目录和数据表（请参见文档）。
