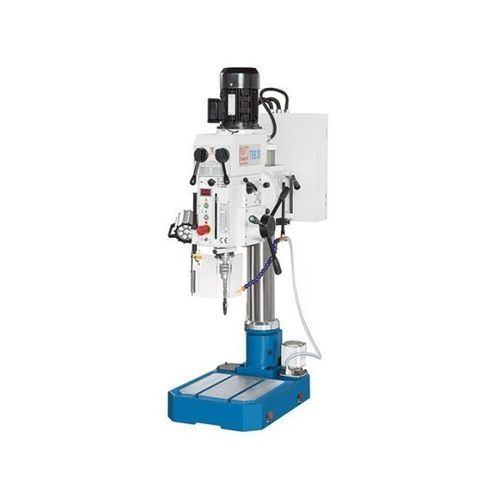

台式钻孔机 TSB 35

用于钢材变速紧凑型

产品说明
TSB 35 是一款紧凑型高性能台式/立式钻床，适用于广泛的车间作业场景，从钢结构制造到维修车间。主轴带齿轮箱以提供大扭矩和宽转速范围，主轴头可倾斜以实现角度钻孔，并配备自动主轴进给以便进行大直径钻孔。

主要特点

• 台式/立式紧凑设计
• 主轴头可倾斜以进行角度加工（±45°）
• 齿轮传动以获得高扭矩与宽速比

产品详情

• 钻孔能力：35 mm
• 喉深（reach）：320 mm
• 主轴鼻端至底座距离：645 mm
• 主轴转速：125 - 3030 rpm（视机型为6或12档）
• 主轴锥度：MT4
• 主轴行程：155 mm
• 自动主轴进给（3档：0.1 / 0.2 / 0.3 mm/转）
• 铸铁刚性结构；机头可调高度
• 带T型槽的矩形工作台及周边冷却液槽
• 转速数字显示；冷却系统；攻丝功能

标准配置

• 底座（带储物空间）
• 防护罩
• 攻丝/切螺纹装置
• LED 工作灯
• 冷却系统
• 钻夹头
• 维修工具
• 使用说明书

技术规格（表）
工作区
最大钻孔直径：35 mm
攻丝能力，钢：M22
底座安装面积（长 x 宽）：370 mm x 360 mm
主轴头垂直行程：515 mm
主轴鼻端至底座距离：645 mm
喉深：320 mm
立柱直径：120 mm

主轴
主轴转速：125 - 3030 rpm
主轴锥度：MT4
主轴行程：155 mm

进给
主轴进给： (3) 0.1 / 0.2 / 0.3 mm/转

驱动
主驱动电机额定功率：1.2 kW

尺寸与重量
外形尺寸（长 x 宽 x 高）：0.81 m x 0.5 m x 1.67 m
重量：340 kg

特性 / 技术规格

• 型号：TSB 35
• 类型：台式/立式钻床
• 钻孔能力：35 mm
• 攻丝能力（钢）：M22
• 主轴转速：125–3030 rpm（6或12档）
• 主轴锥度：MT4
• 主轴行程：155 mm
• 喉深：320 mm
• 主轴鼻端至底座距离：645 mm
• 立柱直径：120 mm
• 主轴头垂直行程：515 mm
• 主轴进给：0.1 / 0.2 / 0.3 mm/转
• 主驱动功率：1.2 kW
• 尺寸：0.81 m x 0.5 m x 1.67 m
• 重量：340 kg
• 标准功能：自动主轴进给、冷却系统、转速数字显示、主轴头可倾斜 ±45°
