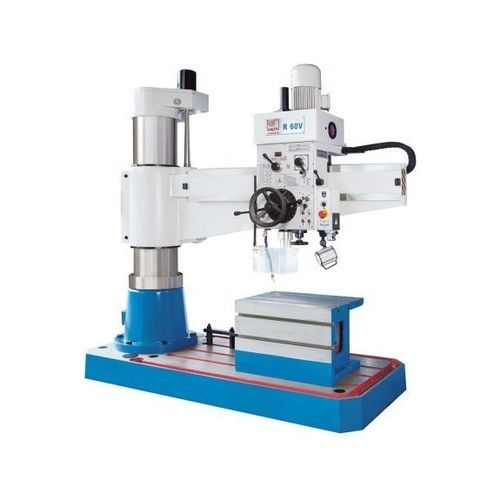

径向钻孔机 R 60 V用于钢材高精度变速
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 结构
- 径向
- 应用
- 用于钢材
- 其他特性
- 电动, 变速, 高精度
- 钻孔直径
60 mm
(2.36 in)- 功率
4,000 W
- 旋转速度
最多: 2,000 rpm
(12,566.4 rad.min-1)最少: 38 rpm
(238.8 rad.min-1)- 重量
3,800 kg
(8,378 lb)
产品介绍
产品概述
用于钢材和铸铁的钻孔、镗孔和倒角的摇臂钻床系列。凭借较长的工作臂和坚固的结构，便于操作大型和重型工件。RV 系列为经典摇臂钻的现代化演进，是长期畅销的 KNUTH 型号。
亮点
产品细节
标准配置（部分）
可选配置（部分）
技术规格
用于钢材和铸铁的钻孔、镗孔和倒角的摇臂钻床系列。凭借较长的工作臂和坚固的结构，便于操作大型和重型工件。RV 系列为经典摇臂钻的现代化演进，是长期畅销的 KNUTH 型号。
亮点
- 主轴转速无级可调，带数字显示
- 方形支撑台（立方台）提供更多夹持方案
- 高扭转刚性的工作臂和大直径立柱保证稳定精度
- 工作臂电动升降，传动平顺、低噪音
产品细节
- 底座、立柱、工作臂和齿轮箱头采用优质铸件制造
- 通过强力电动驱动和升降丝杠调整工作臂高度
- 工作臂升降齿轮在油浴中运行，确保可靠性并降低磨损
- 先进的立柱回转设计与优化夹紧机构，提供高刚性和最小夹紧偏差
- 回转轴和位移轴运行顺畅，减轻操作人员负担
- 齿轮采用硬化精磨的铬镍钢，且通过油泵进行可靠润滑
- 主轴采用精密轴承并带自动主轴制动器
- 套筒齿经精密研磨，保证进给平稳、磨损最小；钻头在硬化研磨导轨上移动
- 所有进给装置配有可调过载离合器，钻深限位可调并带大刻度和游标
- 套筒配导向平衡重，便于操作并提高安全性
- 独立液压夹紧：升降工作臂时不改变主轴与钻孔的对中
- 钻头与立柱可通过按键实现同步或单独夹紧/释放
- 立柱采用集中润滑系统，润滑可靠
- 底座内置冷却液箱的高效冷却系统
标准配置（部分）
- 冷却系统
- 方形支撑台（立方台）
- LED 工作灯
- 使用手册
可选配置（部分）
- 回转工作台 400 x 600 mm（可选配件）
技术规格
- 钻孔能力：60 mm
- 铸铁攻丝能力：M 52
- 钢材攻丝能力：M 40
- 最大钻孔深度：315 mm
- 机床工作台尺寸：2400 mm x 1000 mm x 200 mm
- 立方台尺寸：750 mm x 500 mm x 500 mm
- 工作臂伸距：350 mm - 1600 mm
- 主轴端至工作台表面距离：350 mm - 1250 mm
- 工作臂行程（垂直）：585 mm
- 立柱直径：350 mm
- 钻头横向行程：1250 mm
- 速度范围：38 1/min - 2000 1/min
- 主轴锥度：5 MT
- 进给：0.06 mm/转 - 1 mm/转
- 主传动电机功率：4 kW
- 提升电机：1.5 kW
- 外形尺寸（长 x 宽 x 高）：2.49 m x 1.05 m x 2.78 m
- 重量：3,800 kg
- SKU：101649
