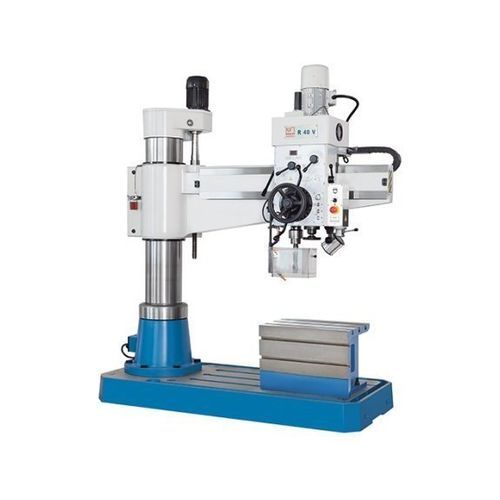

径向钻孔机 R 40 V

用于钢材变速重型

产品说明
我们的立式摇臂钻床系列为钢材和铸铁的钻削、扩孔和沉头提供了多用途的解决方案。R 40 V 以其较长的伸出和坚固的铸造结构，可轻松加工大型和重型工件。RV 系列是经典摇臂钻的现代化发展版，15 年来一直是 KNUTH 的畅销机型之一。

亮点

• 主轴无级变速并带数字显示
• 立方体工作台提供更多夹具安装选项
• 铸造结构保证长期刚性与精度
• 符合人体工程学的设计，操作简便舒适

产品详情（特性）

• 底座、立柱、臂和齿轮头均为高品质铸件
• 加大直径立柱与抗扭刚性强的臂设计以提高整体刚性
• 通过强力电动驱动及升降丝杠进行臂高度调整
• 臂升降齿轮在油浴中运行，可靠且磨损小
• 先进的立柱回转结构并配优化夹紧，保证最大刚性和最小夹紧偏移
• 回转轴与移动轴运行顺畅，减轻操作人员负担
• 齿轮采用淬火并精密研磨的铬镍钢，运行平稳且低噪
• 所有齿轮部件由油泵可靠润滑
• 主轴采用精密轴承，配自动主轴制动器
• 主轴套齿经精密研磨以保证平稳进给并减少磨损
• 钻头在经硬化并研磨的导轨上移动
• 所有型号的进给均配有可调过载离合器
• 带大而易读刻度及游标的可调钻深限位
• 操作控件布局符合人体工程学，便于操作且易学
• 机器底座集成冷却液箱的强力冷却系统
• 尺寸/性能比优良并采用更新的驱动技术
• 主轴套配导向配重，便于操作并提高安全性
• 独立液压夹紧：升降臂在移动时不影响主轴与孔位对齐
• 钻头与立柱可通过按钮一起或单独夹紧/释放
• 集中润滑系统确保立柱得到可靠润滑

标准配置（示例）

• 冷却系统
• 立方体工作台
• LED 工作灯
• 使用说明书

技术数据（表）
工作范围
钻削能力：40 mm
攻丝能力，铸铁：M 40
攻丝能力，钢材：M 30
最大钻削深度：260 mm
机床工作台尺寸：2.050 mm x 920 mm x 180 mm
立方体工作台尺寸：635 mm x 450 mm x 450 mm
回转深度（喉深）：300 mm - 1.300 mm
主轴端到台面距离：300 mm - 1.200 mm
臂行程（垂直）：640 mm
立柱直径：280 mm

行程
钻头水平行程：1.000 mm

主轴
转速范围：54 1/min - 2.150 1/min
主轴装配：4 MT

进给
进给：0,1 mm/R - 0,63 mm/R

驱动功率
主传动电机额定功率：2,2 kW
行程电机：1,1 kW

尺寸与重量
外形尺寸（长 x 宽 x 高）：2,07 m x 0,9 m x 2,42 m
重量：2.300 kg

特性 / 技术规格

• 型号：R 40 V
• 类型：立式摇臂钻床（Radial drilling machine）
• 钻削能力：40 mm
• 攻丝能力（铸铁）：M40
• 攻丝能力（钢）：M30
• 最大钻深：260 mm
• 工作台尺寸：2.050 x 920 x 180 mm
• 立方体台尺寸：635 x 450 x 450 mm
• 喉深：300 - 1.300 mm
• 主轴端至台面：300 - 1.200 mm
• 臂行程：640 mm
• 立柱直径：280 mm
• 钻头行程（水平）：1.000 mm
• 转速范围：54 - 2.150 1/min
• 主轴装配：4 MT
• 进给：0,1 - 0,63 mm/R
• 主电机：2,2 kW
• 行程电机：1,1 kW
• 外形尺寸：2,07 m x 0,9 m x 2,42 m
• 重量：2.300 kg
