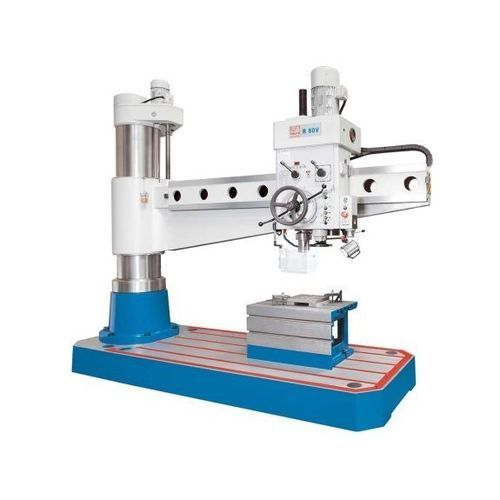

径向钻孔机 R 80 V

用于钢材变速重型

概述
R 80 V 摇臂钻床系列用于在钢材和铸铁上进行多用途、高效率的钻孔、钻扩和沉头加工。其长工作臂和坚固的铸造结构适合加工大型、重型工件，提供灵活的夹紧方案和便捷的操作，适用于生产车间与施工现场。

主要特点

• 主轴无级变速并带数字显示
• 方形工件台（cube table）扩展夹紧可能性
• 铸造结构确保长期保持高精度
• 符合人体工程学的现代设计，操作简便

详细描述

• 底座、立柱、工作臂和齿轮箱采用高质量铸件制造
• 大规格立柱与高扭转刚性的工作臂提供高刚性
• 工作臂高度通过强力电动驱动和升降丝杆调节
• 工作臂升降齿轮在油浴中运转，保证可靠性并减少磨损
• 先进的立柱回转结构与优化的夹紧机构确保最大刚性和最小夹紧偏差
• 回转轴与移动轴运转顺畅，减轻操作人员负担
• 齿轮采用淬火并精密研磨的铬镍钢，运转平稳且低噪音
• 所有齿轮零件由油泵可靠供油润滑
• 主轴采用精密轴承并配备自动主轴制动器
• 套筒齿条研削精度高，进给平稳且磨损小
• 钻头在硬化并研磨的导轨上移动
• 所有型号的进给均配有可调过载离合器
• 可调钻深止挡，带大而易读的刻度和游标
• 操控元件布局合理，便于操作且易于上手
• 强力冷却系统，冷却液箱集成于机座内
• 套筒配有导向配重，便于操作并提高安全性
• 独立液压夹紧：可上下移动工作臂而不失主轴与孔的对中
• 钻头和立柱可用按键同时或分别夹紧/释放
• 集中润滑系统保证立柱的可靠润滑

工作区（主要数据）
钻孔能力：80 mm
攻丝能力（铸铁）：M 60
攻丝能力（钢）：M 52
最大钻深：400 mm
机床工作台尺寸：3,380 mm x 1,230 mm x 280 mm
方形台尺寸：580 mm x 850 mm x 500 mm
喉深：450 mm - 2,550 mm
主轴端到工作台面距离：400 mm - 1,580 mm
工作臂行程（垂直）：800 mm
立柱直径：450 mm

行程
钻头行程（水平）：2,100 mm

主轴
速度范围：30 1/min - 1,400 1/min
主轴锥度：6 MT

进给
进给量：0.06 mm/R - 1.38 mm/R

驱动功率
主传动电机：7.5 kW
行程电机：2.2 kW

外形与重量
外形尺寸（长 x 宽 x 高）：3.59 m x 1.25 m x 3.53 m
重量：7,400 kg

标准配置（节选）

• 冷却系统
• 方形工作台
• LED 工作灯
• 使用说明书

备注
针对钢和铸铁的钻孔、铰孔和沉头加工优化，适用于大型和重型工件。主轴无级变速与数字显示及现代驱动技术，提供灵活且精确的加工性能。

技术参数（摘要）

• 钻孔能力：80 mm
• 主轴转速范围：30 - 1,400 1/min
• 最大钻深：400 mm
• 喉深：450 - 2,550 mm
• 机床工作台：3,380 x 1,230 x 280 mm
• 方形台：580 x 850 x 500 mm
• 外形（L x W x H）：3.59 m x 1.25 m x 3.53 m
• 重量：7,400 kg
• 主电机功率：7.5 kW
• 行程电机功率：2.2 kW
• 进给：0.06 - 1.38 mm/R
