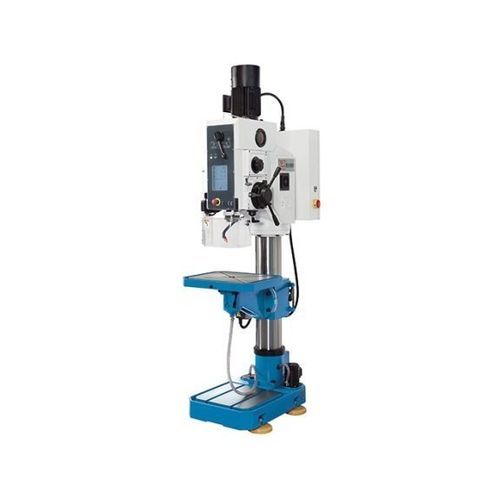

立式钻孔机 SSB 50 F Super VT

立柱旋转台式用于钢材

概述
SSB F Super VT 系列立式钻床面向开展维护、原型制作和小批量生产的车间。该系列配备 8" 触摸屏以辅助操作员、主轴无级变速、带手动传动的坚固主轴进给以及便于搬运重件的电动升降工作台。适用于钢材、工业建筑和维修场合的钻孔、扩孔和攻丝作业。

亮点

• 8" 触摸屏控制面板，具备操作辅助和预设功能
• 带手动换挡的自动主轴进给
• 主轴速度无级可调（变频器）
• 电动调高工作台，便于工件装夹
• 带对角排屑槽的可旋转、可倾斜工作台
• 触摸屏享有 3 年保修

技术参数（摘要）
工作区

• 钻削能力：50 mm
• 攻丝能力（钢）：M30
• 台面安装面积：580 mm × 460 mm
• 主轴行程：200 mm
• 工作台行程（手动）：515 mm
• 工作台行程（电动）：405 mm
• 工作台旋转范围（最大）：± 50°
• 立柱直径：180 mm
• 主轴端到台面距离：575 mm
• 主轴端到机座距离：1.165 mm
• 开口深度（喉深）：360 mm

主轴

• 转速范围：50 1/min – 2.000 1/min（无级）
• 主轴接口：MT4

进给

• 主轴进给：0.08；0.12；0.17；0.24；0.35；0.50 mm/转

驱动能力

• 主驱动电机功率：3 kW

外形尺寸与重量

• 外形尺寸（长×宽×高）：0.97 m × 0.68 m × 2.34 m
• 重量：720 kg

产品详情与特性

• 厚壁立柱与大喉口的高刚性结构，保证加工稳定性
• 底座、立柱、工作台和齿轮箱均为高品质铸铁制造
• 带对角排屑槽的大型工作台可旋转并可倾斜
• 通过强力电动驱动进行工作台升降调整
• 坚固的 8" 触摸屏，操作直观且具备工艺辅助
• 主轴转速通过变频器在两级齿轮传动下实现控制，覆盖宽速域
• 冷却装置和工作灯为标准配件
• 主轴传动的辅助齿轮在油浴中运行，可靠且低磨损
• 自动主轴进给通过电磁离合器控制（接合时无功耗）
• 手动操作时可通过手轮限位系统精确设定钻孔深度
• 坚固的防喷溅 LED 工作灯，照明高效节能
• 系列机型标配攻丝功能
