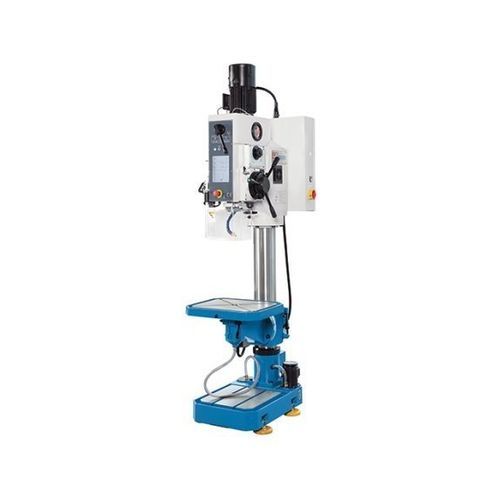

立柱钻孔机 SSB 40 F Super VT

用于钢材变速M24

说明
SSB F Super VT 系列立式钻床适用于维修车间、单件和小批量加工。这些立式钻床采用高强度铸铁结构，配备 8" 触控屏控制，帮助操作员选择合适的加工参数。主轴转速可无级调速，主轴进给采用坚固的手动变速机构。工作台支持电动升降，便于重件装夹与定位。

亮点

• 8" 触控屏控制面板，带操作辅助功能
• 带机械传动的自动主轴进给
• 无级变速主轴控制（变频器）
• 电动升降工作台，便于搬运工件
• 可旋转、可倾斜的工作台，带对角型 T 槽
• 触控屏三年保修

产品详情

• 适用于钻孔、沉孔、扩孔和攻丝
• 厚壁立柱和大跨距设计，结构刚性高
• 底座、立柱、工作台和齿轮箱头均为优质铸铁
• 大型工作台带对角排屑槽，可旋转并倾斜
• 工作台高度由强力电机驱动调节（电动行程 430 mm）
• 坚固的 8" 触控屏，操作直观并提供参数选择帮助
• 主轴通过变频器在两档齿轮下可调速以覆盖宽范围转速
• 冷却装置和工作灯为标准配置
• 主轴传动的辅助齿轮在油浴中运行，可靠且耐磨
• 自动主轴进给通过电磁联接控制，无需额外力气
• 手动操作时，可通过手轮限位精确设定钻孔深度
• 防喷溅 LED 工作灯，明亮且节能
• 该系列机器标配攻丝功能

技术参数（表）
工作范围
钻孔能力: 40 mm
攻丝能力，钢: M24
工作台安装面积: 540 mm x 440 mm
主轴行程: 190 mm
手动工作台行程: 540 mm
电动工作台行程: 430 mm
工作台旋转范围（最大）: ±50°
立柱直径: 140 mm
主轴端到工作台面距离: 595 mm
主轴端到底座距离: 1.195 mm
偏摆深度: 340 mm
工作台承载能力: 120 kg

主轴箱
转速范围: 60 1/min - 2.600 1/min
主轴接口: MT4

进给
主轴进给: 0.1、0.2、0.3、0.4 mm/转

驱动功率
主驱动电机额定功率: 2 kW

尺寸与重量
外形尺寸（长 x 宽 x 高）: 0.88 m x 0.64 m x 2.23 m
重量: 565 kg

技术特性

• 钻孔能力: 40 mm
• 攻丝能力（钢）: M24
• 工作台面积: 540 x 440 mm
• 主轴行程: 190 mm
• 工作台行程（手动 / 电动）: 540 mm / 430 mm
• 工作台倾角: ±50°
• 立柱直径: 140 mm
• 主轴端至工作台: 595 mm
• 偏摆深度: 340 mm
• 工作台承载: 120 kg
• 转速范围: 60 – 2,600 rpm（无级）
• 主轴接口: MT4
• 主轴进给: 0.1 / 0.2 / 0.3 / 0.4 mm/转
• 主电机额定功率: 2 kW
• 外形尺寸 (L×W×H): 0.88 m × 0.64 m × 2.23 m
• 重量: 565 kg
