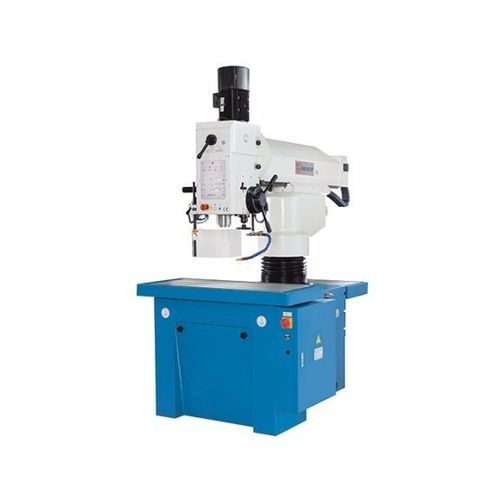

径向钻孔机 KSR 50 VT

用于钢材高精度变速

概述
KSR系列摇臂钻床遵循“工具到工件”的设计理念，提供高速钻孔并具有出色的灵活性。KSR 50 VT 配备电子控制的伺服主轴套（quill）进给和触摸屏操作界面，支持钻孔与攻丝的参数选择。适用于单件和小批量生产，以及维修、工装和钢结构加工。

亮点

• 独特的操作理念，提供3个工作工位
• 通过触摸屏实现扩展的机能控制
• 伺服电机驱动的主轴套进给，提供可变且精确的进给
• 线性导轨保证工作臂平稳、高精度的移动
• 大工作区可选配旋转台和角度台扩展夹持与加工方案
• 触摸屏享有3年保修

产品细节

• 工作台、立柱、上横梁及齿轮头采用厚壁优质铸铁制造，确保刚性与耐久性
• 宽阔的工作区可通过选装旋转台和角度台扩展，提供多种夹持与加工方案
• 上横梁在两条大型线性滚子导轨上运转，结构刚性高、维护量小，实现精确定位
• 立柱和上横梁配备液压夹紧装置以确保牢固固定
• 主轴驱动采用2档传动，各档内实现无级变速
• 钻头可在两个方向上各自旋转±45°以进行斜孔加工
• 中央润滑系统便于日常维护

电子控制伺服主轴套进给

• 伺服电机实现主轴套进给的无级调速控制
• 深度止动电子设定，定位精度为±0.1 mm

触摸屏 / 控制

• 所有机能均在触摸屏上控制并显示
• 操作人员可选择输入和显示单位（mm 或 inch）
• 攻丝模式：达到设定深度时主轴套自动反转
• 多种报警界面提示操作异常并显示机床状态
• 控制软件根据所选钻头尺寸提供转速和进给建议
• 高性能冷却系统可在触摸屏上启停

技术规格
工作区
钻孔能力：50 mm
攻丝能力（钢）：M 32
悬伸深度（throat depth）：960 mm
主轴端至工作台面距离：760 mm
头部旋转范围：± 90°
立柱直径：220 mm
工作台安装面积：1.200 mm x 505 mm
立柱行程：400 mm
主轴套行程：200 mm

行程
上横梁行程：590 mm

主轴头
主轴接口：4 MT
主轴转速（无级）：50 1/min - 2.000 1/min

进给
进给范围：1 mm/min - 300 mm/min

驱动功率
主轴主驱动电机额定功率：3 kW
高度调整电机额定功率：1,5 kW
进给电机额定功率：1,26 kW
液压泵电机额定功率：0,37 kW
冷却泵电机额定功率：0,085 kW

尺寸与重量
外形尺寸（长 x 宽 x 高）：1,72 m x 1,2 m x 2,25 m
重量：2.740 kg

技术参数（概要）

• 型号：KSR 50 VT
• 钻孔能力：50 mm
• 攻丝能力（钢）：M32
• 悬伸深度：960 mm
• 主轴端至工作台距离：760 mm
• 头部旋转范围 ±90°
• 立柱直径：220 mm
• 工作台面积：1.200 mm x 505 mm
• 上横梁行程：590 mm
• 立柱行程：400 mm
• 主轴套行程：200 mm
• 主轴接口：4 MT
• 主轴转速：50 - 2.000 1/min（无级变速）
• 进给：1 - 300 mm/min
• 主驱动：3 kW
• 外形尺寸：1,72 m x 1,2 m x 2,25 m
• 重量：2.740 kg
