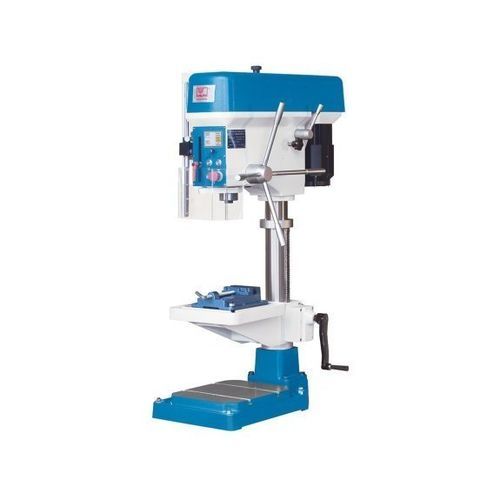

立式钻孔机 KB 20 SV

立柱变速紧凑型

概述
KB 20 SV立式钻床为紧凑型工业钻床，适用于轻型钻孔、单件生产及手工小批量生产。该机型配备几乎免维护的无级变速驱动与触摸屏控制器，可快速选择钻孔、攻丝等功能，适合车间与生产线的通用加工需求。

主要特点

• 紧凑的工作台设计
• 触摸屏控制以便捷选择功能
• 集成LED工作灯
• 攻丝装置（带自动反转）
• 主轴无级变速

技术参数（详细）
工作范围
钻孔能力：20 mm
攻丝能力（最大）：M 16
工作台装夹面积：255 mm x 255 mm
主轴端到工作台表面距离：366 mm
主轴端到机座距离：678 mm
前伸（回转半径）：240 mm
立柱直径：85 mm
主轴行程：135 mm

主轴
转速范围：205 1/min - 2,045 1/min
主轴接口：2 MT

驱动
主驱动电机额定功率：1.1 kW

外形与重量
外形尺寸（长 x 宽 x 高）：1 m x 0.56 m x 1.4 m
重量：179 kg

产品详情

• 现代化设计，高品质铸铁结构，确保刚性与稳定性
• 带对角T型槽的重型精磨工作台
• 即使在高负荷下也能实现非常顺畅的工作台升降
• 大尺寸底板，装夹面经过磨削并带平行T型槽
• 正反转功能并在攻丝时自动切换方向
• 主轴及主轴套经淬火并精磨
• 坚固的皮带传动与低噪音高功率电机
• 标配集成LED工作灯
• V型机：通过电位器实现无级调速
• V型机：触摸屏便于选择钻孔、攻丝及装夹等功能
• 控制单元可查询限位开关并显示冷却、转速和工作灯等功能状态

标配

• 钻夹头
• 套筒 / 夹头套
• 钻床虎钳
• 攻丝装置
• 使用维修工具
• LED工作灯
• 用户手册

特性 / 技术规格

• 型号：KB 20 SV
• 品牌：KNUTH
• 类别：立式钻床
• 钻孔能力：20 mm
• 攻丝能力（最大）：M16
• 主轴行程：135 mm
• 主轴转速范围：205 - 2,045 1/min
• 主轴接口：2 MT
• 主电机功率：1.1 kW
• 立柱直径：85 mm
• 主轴端到台面距离：366 mm
• 主轴端到机座距离：678 mm
• 前伸：240 mm
• 外形尺寸（L x W x H）：1 m x 0.56 m x 1.4 m
• 重量：179 kg
