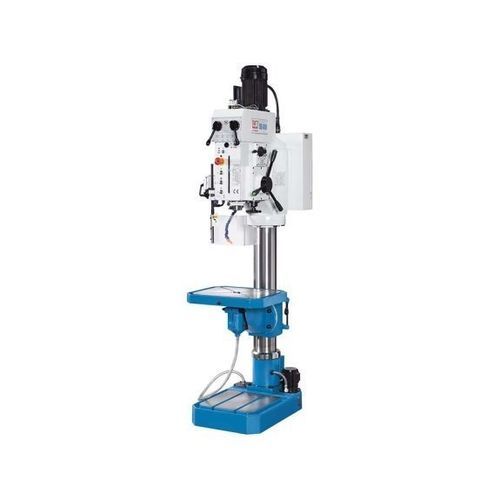

立式钻孔机 SSB 40 Xn

立柱旋转台式用于钢材

概述
SSB Xn 系列立式钻床针对车间维修与生产设计。厚壁立柱、坚固齿轮箱与强劲驱动为加工小型零件及大型重件提供可靠刚性。该系列经验证已超过20年稳定运行。

主要特点

• 可倾斜且可旋转的工作台，适用于角度钻孔
• 具有电磁离合器的自动钻进进给
• 三档套筒进给以提高工艺灵活性
• 集成冷却系统并配有水泵
• LED 工作灯及套筒内的工具弹出功能

机架

• 厚壁立柱与大前置量（340 mm）的高刚性结构
• 工作台可 ±45° 倾斜，高度可用手柄调节
• 交叉布置的 T 槽支持多种夹紧方式
• 工作台的倾斜与旋转便于工件与夹具的定位
• 中央冷却通道与底座油箱允许超过360°的旋转，并提供精加工的装夹面

主轴与套筒

• 12档主传动配 1.5 kW 电机，提供范围宽且细分的转速（75–2,020 rpm）
• 三档进给齿轮箱在油浴中运行；通过按键快速切换自动进给的启停
• 控制面板带数字转速显示；套筒行程配大刻度并可调深度限位
• 攻丝功能：达到设定深度时主轴自动反转
• 标配强力冷却泵及明亮的 LED 工作灯
• 套筒内的工具弹出功能支持快速无工具换刀

技术参数 - 工作区（工作台）
钻孔能力：40 mm
攻丝能力（钢）：M24
工作台安装面：540 mm x 440 mm
手动工作台行程：550 mm
套筒行程：190 mm
工作台倾斜范围（最大）：±45°
主轴端到工作台面距离：610 mm
主轴端到底座距离：1,195 mm
前置量：340 mm
立柱直径：140 mm
工作台承载能力：150 kg

技术参数 - 主轴箱
主轴锥孔：4 MT
转速范围：75 1/min - 2,020 1/min

技术参数 - 进给
套筒进给：0.12；0.24；0.4 mm/转

技术参数 - 驱动功率
主驱动电机额定功率：1.5 kW

技术参数 - 尺寸与重量
外形尺寸（长 x 宽 x 高）：0.95 m x 0.61 m x 2.23 m
重量：550 kg

标准配置 / 备注

• 带手柄高度调节的倾斜与旋转工作台
• 电磁离合器自动进给与三档套筒进给
• 集成冷却系统及冷却泵
• LED 工作灯与套筒工具弹出功能
• 丰富的操作工具及可选附件（攻丝功能、防护罩、LED 灯、说明书等）

规格

• 型号：SSB 40 Xn
• 系列：SSB Xn（通用立式钻床）
• 钻孔能力：40 mm（最大）
• 攻丝能力（钢）：M24
• 工作台安装面：540 x 440 mm
• 手动工作台行程：550 mm
• 套筒行程：190 mm
• 立柱直径：140 mm
• 主轴锥孔：4 MT
• 转速范围：75 - 2,020 1/min
• 主电机功率：1.5 kW
• 套筒进给：0.12 / 0.24 / 0.4 mm/转
• 工作台倾斜：±45°
• 工作台承载：150 kg
• 外形尺寸：0.95 m x 0.61 m x 2.23 m
• 重量：550 kg
