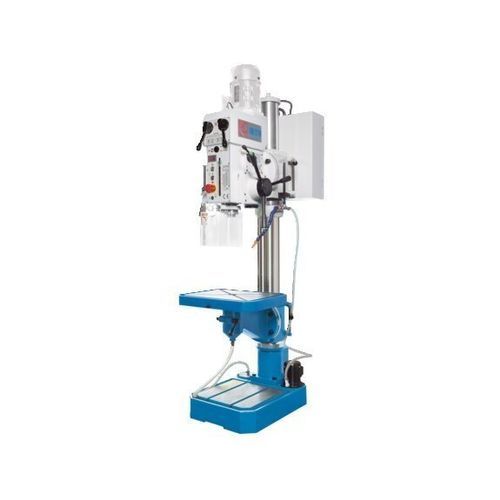

立柱钻孔机 SSB 32 Xn

双轴用于钢材电动

产品概述
立式钻床 SSB 32 Xn 适用于车间的修理与生产作业。机床配备厚壁立柱、多级主轴传动及进给齿轮箱。宽大的工作区域与通用夹紧台可加工小型工件，也可用于大型重件的加工。

主要特性

• 可倾斜工作台用于角度钻孔（±45°）
• 三档自动进给
• 工作台具备两个旋转轴以提高夹持灵活性
• 内置冷却系统，机座带冷却液储槽
• 数字转速显示与 LED 工作灯

机身结构

• 厚壁立柱和大工作幅面以扩大加工范围
• 工作台可用手摇调高，左右各可旋转45°
• 十字排列的 T 槽提供多种夹紧方式
• 工作台的旋转与倾斜便于工件和夹具的定位
• 中央冷却通道可实现超过360°的连续旋转

主轴与主轴套

• 12 档主传动配合大功率电机，覆盖宽广转速范围
• 电气元件采用 Schneider
• 控制面板上带有数字转速显示
• 3 档进给齿轮箱为油浴润滑，易于切换与维护
• 十字手轮处设有按钮，用于通过电磁离合器开启/关闭自动进给
• 主轴套行程有大刻度显示；自动进给配深度限位，攻丝时可自动反转主轴方向
• 主轴套内设有无工具顶出功能，便于快速换刀
• 标配集成冷却泵和 LED 机床灯

技术参数（摘要）
工作区域：
钻孔能力：32 mm
攻丝能力（钢）：M 20
工作台面积：500 mm x 420 mm
手动工作台行程：490 mm
主轴套行程：160 mm
工作台旋转范围（最大）：± 45°
主轴端至工作台表面距离：630 mm
主轴端至机座距离：1.185 mm
悬伸（进口深度）：320 mm
立柱直径：120 mm
主轴头倾角范围：± 50°
工作台承载：100 kg

主轴：
主轴接口：4 MT
转速范围：125 1/min - 3.030 1/min

进给：
主轴套进给：0.1 / 0.2 / 0.3 mm/转

驱动功率：
主传动电机额定功率：1.2 kW

外形与重量：
外形尺寸（长 x 宽 x 高）：0.84 m x 0.5 m x 1.96 m
重量：540 kg

特性 / 技术规格

• 型号：SSB 32 Xn
• 钻孔能力：32 mm
• 攻丝能力（钢）：M 20
• 工作台尺寸：500 x 420 mm，旋转 ±45°
• 工作台行程：490 mm
• 主轴套行程：160 mm
• 进给：0.1 / 0.2 / 0.3 mm/转
• 主轴接口：4 MT；转速 125–3.030 1/min
• 主电机功率：1.2 kW
• 尺寸：0.84 x 0.5 x 1.96 m；重量：540 kg
