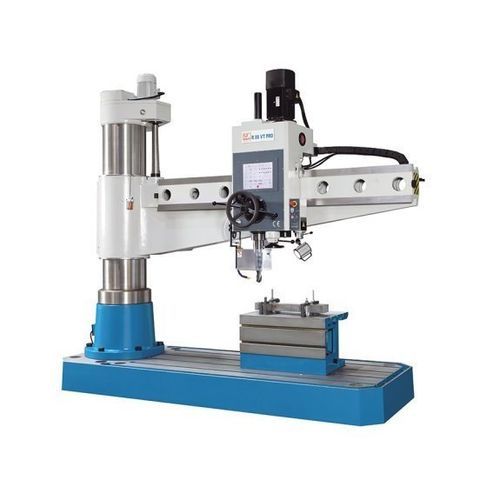

径向钻孔机 R 80 VT PRO

用于钢材变速电动

产品描述
R 80 VT PRO 属于新一代传统摇臂钻床。其直观的操作概念简化了加工参数的选择，在钻孔、沉孔和攻丝操作中为操作者提供支持。该机适用于单件和小批量生产，常用于维修、刀具制造和钢结构加工领域。

主要特点

• 带触摸屏的独特操作概念
• 机器功能的高级电子控制
• 伺服电机驱动的主轴进给（镗杆/针部）
• 铸件结构保证高稳定性
• 触摸屏三年保修

功能与性能

• 底座、立柱、摇臂和齿轮头均为铸件。
• 设计采用加大的立柱和抗扭强的摇臂以提高加工稳定性。
• 摇臂高度通过强力电动驱动和升降主轴调节；升降齿轮在油浴中运转以降低磨损。
• 回转轴和移动轴具有极佳的顺畅性，便于日常生产操作。
• 中央润滑系统为立柱提供可靠润滑。
• 电子控制的伺服进给配备大尺寸触摸屏；钻深可电子设定并由系统校验。
• 输入和显示单位（mm或英寸）可由操作员选择。
• 高效冷却系统可在触摸屏启用，并根据主轴状态开/关。
• 机器具有2档齿轮，转速可无级调节并在显示屏上显示。
• 达到预设钻深后，主轴进给自动回位（伺服控制）。
• 标准型号的攻丝为手动；特定型号可选配自动攻丝功能。
• 通过触摸图标设置摇臂高度，系统自动释放/固定液压夹紧并考虑限位开关。
• 钻头头部和立柱可整体或单独夹紧/松开。
• 摇臂可在不丢失主轴与孔对中位置的情况下垂直移动。
• 控制软件根据钻头尺寸提供转速和进给建议。
• 各种报警界面在发生操作错误时警示操作员并显示机器状态。

攻丝选项（特定型号）

• 配备该选项的机型可在触摸屏上启用自动攻丝循环。
• 根据丝锥尺寸，从内部数据库读取正确的螺距和推荐转速。
• 攻丝过程采用自动进给；主轴速度与螺距同步，深度限位控制螺纹深度。
• 在启用的型号上，达到预设深度后主轴反转，进给自动回到起始位置。

工作范围（表格摘录）
钻孔能力: 80 mm
铸铁钻孔能力: 105 mm
铸铁攻丝能力: M 60
钢材攻丝能力: M 52
最大钻孔深度: 400 mm
悬臂深度: 465 mm - 2,550 mm
主轴端到工作台表面距离: 360 mm - 1,560 mm
钻头水平行程: 2,095 mm

主轴（表格摘录）
转速范围: 30 1/min - 1,400 1/min
主轴安装: 6 MT

进给（表格摘录）
进给: 0 mm/min - 350 mm/min

驱动功率（表格摘录）
主传动电机: 7.5 kW
升降电机: 2.6 kW

尺寸与重量（表格摘录）
外形尺寸（长×宽×高）: 3.59 m x 1.25 m x 3.56 m
重量: 7,400 kg

技术规格

• 型号: R 80 VT PRO
• 品牌: KNUTH
• 钻孔能力（钢）: 80 mm
• 钻孔能力（铸铁）: 105 mm
• 铸铁攻丝: M60
• 钢材攻丝: M52
• 最大钻孔深度: 400 mm
• 悬臂深度: 465 mm - 2,550 mm
• 主轴端到台面: 360 mm - 1,560 mm
• 钻头水平行程: 2,095 mm
• 主轴转速范围: 30 - 1,400 rpm
• 主轴安装: 6 MT
• 进给范围: 0 - 350 mm/min
• 主传动电机: 7.5 kW
• 升降电机: 2.6 kW
• 外形尺寸: 3.59 m x 1.25 m x 3.56 m
• 重量: 7,400 kg
