径向钻孔机 R 60 VT PRO用于钢材变速伺服电机
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 结构
- 径向
- 应用
- 用于钢材
- 其他特性
- 变速, 伺服电机
- 钻孔直径
60 mm, 70 mm
(2.36 in, 2.76 in)- 功率
4,000 W
- 旋转速度
最多: 2,000 rpm
(12,566.4 rad.min-1)最少: 38 rpm
(238.8 rad.min-1)- 重量
3,800 kg
(8,378 lb)
产品介绍
概述

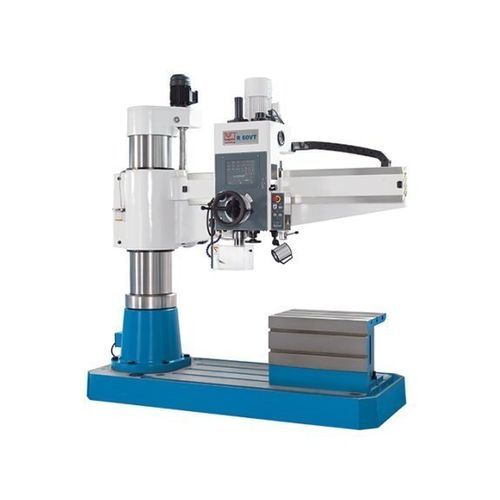

R 60 VT PRO是带伺服控制的常规摇臂钻床，适用于单件或小批量生产中的精密钻孔、沉孔和攻丝。大型触摸屏与直观的操作理念便于参数选择并缩短调试时间。典型应用包括维修保养、工装制造和钢结构加工。
亮点
结构与机械设计
控制与进给
自动攻丝（可选）
标准配置与选项
技术参数
R 60 VT PRO是带伺服控制的常规摇臂钻床，适用于单件或小批量生产中的精密钻孔、沉孔和攻丝。大型触摸屏与直观的操作理念便于参数选择并缩短调试时间。典型应用包括维修保养、工装制造和钢结构加工。
亮点
- 直观的操作概念与大型触摸屏
- 机床功能的高级电子控制
- 伺服驱动的主轴进给并具自动回退功能
- 高刚性铸件结构，保证稳定性
- 触摸屏提供3年保修
结构与机械设计
- 底座、立柱、摇臂和齿轮箱采用优质铸件以实现最大刚性
- 加大立柱与抗扭刚性的摇臂确保加工稳定性
- 通过强力电动驱动和垂直丝杠实现摇臂高度调节
- 摇臂升降齿轮在油浴中运行以延长使用寿命
- 回转轴和移动轴动作平顺，减轻操作人员工作负担
- 集中润滑系统确保立柱可靠润滑
控制与进给
- 通过大型触摸屏控制的电子伺服主轴进给
- 钻孔深度可电子设定，输入值由系统校验
- 输入与显示单位可选择（mm / 英寸）
- 冷却系统可在触摸屏上启用，并与主轴联动
- 机器有2个齿轮档位，转速可在监视器上无级调节和显示
- 伺服电机实现无级主轴进给；到达预设深度后主轴自动复位
- 基础型号为手动攻丝；部分型号可选配自动攻丝功能
- 通过触摸图标设定摇臂高度；系统自动释放/固定液压夹紧并遵守限位
- 钻头头部与立柱可同时或单独夹紧/松开
- 摇臂可垂直移动且不会失去主轴与孔位对准
- 控制软件根据钻头尺寸提供转速与进给建议
- 多种报警界面在操作异常时提示并显示机床状态
自动攻丝（可选）
- 配备攻丝选项的型号可在触摸屏启用自动攻丝功能
- 根据丝锥尺寸和螺距，从内部数据库读取推荐转速和参数
- 自动进给完成攻丝；主轴速度与螺距同步，深度停止限制螺纹深度
- 达到预设深度后主轴反转并将主轴复位至起始位置
标准配置与选项
- 集成大部分功能的触摸屏控制面板
- 自动攻丝循环（依据SKU可选）
- 主轴进给伺服电机
- 钻削附件及卡盘套件（可选）
- 方形工作台
- 集中润滑（手动/集中）
- 冷却装置
- LED工作灯
- 高度可调保护罩
- 使用说明书
技术参数
- 钻孔能力：60 mm
- 铸铁钻孔能力：70 mm
- 铸铁攻丝能力：M50
- 钢材攻丝能力：M45
- 最大钻孔深度：315 mm
- 伸长（龚口深度）：350 mm - 1,600 mm
- 主轴端至工作台距离：350 mm - 1,250 mm
- 钻头头部水平行程：1,250 mm
- 主轴转速范围：38 1/min - 2,000 1/min
- 主轴安装：5 MT
- 进给范围：0 mm/min - 300 mm/min
- 主驱动电机功率：4 kW
- 升降电机：1.5 kW
- 外形尺寸（长 x 宽 x 高）：2.49 m x 1.05 m x 2.78 m
- 重量：3,800 kg
