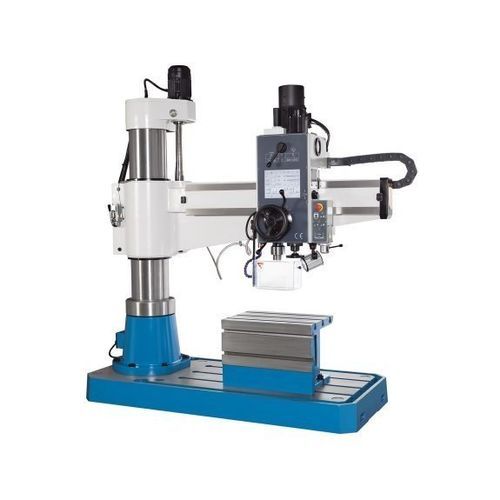

径向钻孔机 R 40 VT PRO

用于钢材变速伺服电机

产品概述
R-VT PRO 系列为新一代传统摇臂钻床，适用于单件及小批量生产中的精密钻孔、沉孔和攻丝。大型触摸屏的直观控制概念简化参数选择，提高加工重复性。典型应用包括维修、模具制造与钢结构加工。

产品亮点

• 触摸屏控制，提供转速/进给推荐
• 主轴伺服进给，实现精确电子控制
• 高质量铸造结构，大柱径和抗扭刚性强的臂架
• 臂架高度电动调节，起升齿轮油浴润滑
• 触摸屏享有3年保修

关键产品细节

• 底座、立柱、臂架和齿轮箱头均采用优质铸件
• 通过强力电动驱动和垂直丝杆实现臂架高度调节
• 臂架升降齿轮置于油浴中，可靠性高且磨损小
• 回转和行走轴运转平稳，便于日常操作
• 立柱采用集中润滑系统以确保可靠润滑
• 电子控制的伺服主轴进给并配大型触摸屏显示
• 钻孔深度可电子设定，系统对输入值进行校验
• 单位可选择毫米或英寸
• 高效冷却系统可在触摸屏上启用，并可与主轴联动控制
• 机器具备2档齿轮，转速可无级调节并在显示器上显示
• 达到预设深度时，主轴自动返回起始位置；攻丝为手动，支持可选自动攻丝功能
• 操作员可通过触摸屏设置臂架高度，系统会自动释放/固定液压夹紧并考虑行程限位
• 钻头头部与立柱可合并或单独夹紧/释放
• 臂架可在不丧失主轴与孔对准的情况下垂直移动
• 控制软件根据钻头尺寸提供转速和进给建议，并在操作异常时显示警报

自动攻丝选项（R 40 VT PRO / R 60 VT PRO / R 80 VT PRO 可选）

• 可在触摸屏上启用自动攻丝功能
• 系统根据丝锥尺寸从内部数据库读取合适的螺距和推荐转速
• 攻丝过程采用自动进给；主轴转速与螺距同步，深度挡限制攻丝深度
• 达到预设深度后主轴反转，主轴套自动回位

技术规格（表）
工作区域
钻孔能力：40 mm
铸铁钻孔能力：52 mm
铸铁攻丝能力：M40
钢材攻丝能力：M30
最大钻孔深度：250 mm
伸距：300 mm - 1,300 mm
主轴端到工作台表面距离：300 mm - 1,200 mm
钻头水平行程：1,000 mm

主轴
速度范围：74 1/min - 2,200 1/min
主轴接口：4 MT

进给
进给：0 mm/min - 300 mm/min

驱动功率
主驱动电机额定功率：2.2 kW
行程电机：1.1 kW

尺寸与重量
外形尺寸（长×宽×高）：2.07 m × 1.02 m × 2.51 m
重量：2,300 kg

特性 / 技术规格

• 型号：R 40 VT PRO
• Manufacturer: KNUTH
• 钻孔能力（钢）：40 mm
• 钻孔能力（铸铁）：52 mm
• 攻丝能力（钢）：M30
• 攻丝能力（铸铁）：M40
• 最大钻孔深度：250 mm
• 伸距范围：300 mm – 1,300 mm
• 主轴端至工作台距离：300 mm – 1,200 mm
• 钻头水平行程：1,000 mm
• 转速范围：74 – 2,200 rpm
• 主轴接口：4 MT
• 进给范围：0 – 300 mm/min
• 主电机：2.2 kW；进给电机：1.1 kW
• 尺寸：2.07 m × 1.02 m × 2.51 m
• 重量：2,300 kg
