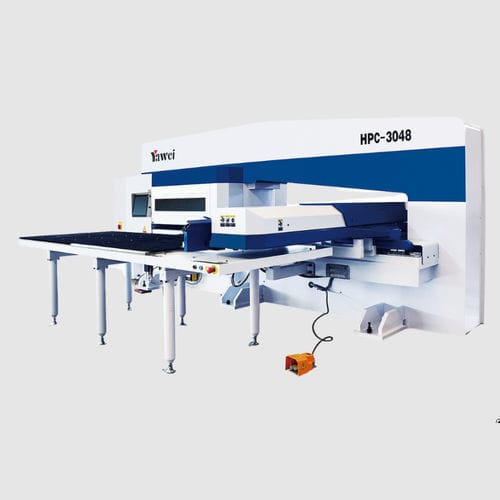

CNC数控冲床 HPC series

伺服控制式用于金属金属薄板

产品简介

• 主轴采用伺服冲压系统控制，确保稳定性与重复性表现。
• 全触控人机界面，配备功能强大的数控（CNC）控制。
• 专利常啮合旋转工位，提高定位重复精度。
• 全新工业外观设计，提升操作性与可维护性。
• 可实现高效、高精度的滚压成型与冲孔加工。
• 节能设计，低能耗、低噪音。

可选型号

• HPC-3078
• HPC-3058
• HPC-3048
• HPC-3044
• HPC-2078
• HPC-2058
• HPC-2048
• HPC-2044

规格参数（示例：HPC-3078）
公称力：294 kN
最大加工板材尺寸（含一次再定位）：1250×2500 mm
最大加工板材厚度（碳钢板）：6.35 mm
最大加工板材厚度（不锈钢板）：4 mm
一次冲孔最大直径：Φ88.9 mm
标配模位数：38
冲孔精度：±0.1 mm
冲孔频率：2300 cpm
最高冲孔频率（1 mm步距，6 mm冲程）：750 cpm
最高冲孔频率（25.4 mm步距，6 mm冲程）：410 cpm
板材最大移动速度：102 m/min
转盘转速：30 rpm
控制轴数：5
气源要求：0.6 MPa
工作综合功率：6.1 kW
外形尺寸（长×宽×高）：5610 mm × 2300 mm × 2260 mm
整机重量：14,000 kg

其他型号说明（摘要）
其它变型（HPC-3058、HPC-3048、HPC-3044、HPC-2078、HPC-2058、HPC-2048、HPC-2044）具有相同的核心特性：主轴伺服控制、触控HMI、专利常啮合转塔、相似的冲孔精度（±0.1 mm）及标配模位数（38）。不同型号在最大加工尺寸、冲孔频率、外形尺寸和整机重量上有所差异（示例：部分型号最大可达2000×5000 mm，重量约12,500–24,500 kg）。

特征 / 技术规格

• 产品系列：HPC系列（Servo CNC Turret Punch）
• 控制：主轴伺服冲压控制；全触控HMI；CNC系统
• 公称力（示例 HPC-3078）：294 kN
• 最大板材尺寸（HPC-3078）：1250×2500 mm（其它型号可达2000×5000 mm）
• 碳钢最大厚度：6.35 mm
• 不锈钢最大厚度：4 mm
• 一次冲孔最大直径：Φ88.9 mm
• 标配模位数：38
• 冲孔精度：±0.1 mm
• 冲头冲压频次（HPC-3078）：最高可达2300 cpm
• 板材最大移动速度：102 m/min
• 转盘转速：30 rpm
• 控制轴数：5轴
• 气源/压力：0.6 MPa
• 整机综合功率：6.1 kW
• 典型外形尺寸（HPC-3078 L×W×H）：5610×2300×2260 mm
• 典型整机重量（HPC-3078）：14,000 kg（其它变型约12,500–24,500 kg）
