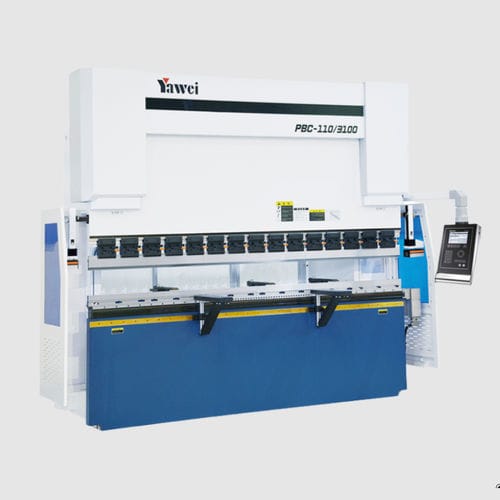

液压压弯机 PBC series

CNC数控大型车间

产品概述
工作台配备机械补偿（crowning）系统，可逐点调节以确保弯曲精度和一致性。
独特的双导轨滑块结构，提供更平稳的垂直运动并减小偏差。
线性导轨可移动的料夹便于工件的垂直搬运与定位。
控制与配置选项支持功能扩展，同时保持操作简便。

可选型号

• PBC-50/2050
• PBC-80/2550
• PBC-110/3100
• PBC-110/4100
• PBC-160/3100
• PBC-160/4100
• PBC-220/3100
• PBC-220/4100

规格参数 - PBC-50/2050
折弯压力: 500 kN
折弯长度 A: 2050 mm
柱间距离 B: 1750 mm
喉口深度 D: 350 mm
滑块行程 C: 175 mm
装模高度 E: 495 mm
滑块速度: 200 mm/s 18 mm/s 200 mm/s
主电机功率: 6.2 kW
油箱容积: 150 L
外形尺寸 L×W×H: 2690 × 1520 × 2415 mm
整机重量: 4500 kg

规格参数 - PBC-80/2550
折弯压力: 800 kN
折弯长度 A: 2550 mm
柱间距离 B: 2150 mm
喉口深度 D: 350 mm
滑块行程 C: 175 mm
装模高度 E: 495 mm
滑块速度: 200 mm/s 18 mm/s 200 mm/s
主电机功率: 8.5 kW
油箱容积: 200 L
外形尺寸 L×W×H: 3130 × 1520 × 2515 mm
整机重量: 6000 kg

规格参数 - PBC-110/3100
折弯压力: 1100 kN
折弯长度 A: 3100 mm
柱间距离 B: 2600 mm
喉口深度 D: 410 mm
滑块行程 C: 265 mm
装模高度 E: 600 mm
滑块速度: 220 mm/s 18 mm/s 200 mm/s
主电机功率: 12.4 kW
油箱容积: 200 L
外形尺寸 L×W×H: 3600 × 1520 × 2850 mm
整机重量: 8500 kg

规格参数 - PBC-110/4100
折弯压力: 1100 kN
折弯长度 A: 4100 mm
柱间距离 B: 3600 mm
喉口深度 D: 410 mm
滑块行程 C: 265 mm
装模高度 E: 600 mm
滑块速度: 220 mm/s 18 mm/s 200 mm/s
主电机功率: 12.4 kW
油箱容积: 300 L
外形尺寸 L×W×H: 4600 × 1520 × 2850 mm
整机重量: 9200 kg

规格参数 - PBC-160/3100
折弯压力: 1600 kN
折弯长度 A: 3100 mm
柱间距离 B: 2600 mm
喉口深度 D: 410 mm
滑块行程 C: 265 mm
装模高度 E: 600 mm
滑块速度: 200 mm/s 15 mm/s 180 mm/s
主电机功率: 17.8 kW
油箱容积: 300 L
外形尺寸 L×W×H: 3620 × 1570 × 3010 mm
整机重量: 10000 kg

规格参数 - PBC-160/4100
折弯压力: 1600 kN
折弯长度 A: 4100 mm
柱间距离 B: 3600 mm
喉口深度 D: 410 mm
滑块行程 C: 265 mm
装模高度 E: 600 mm
滑块速度: 200 mm/s 15 mm/s 180 mm/s
主电机功率: 17.8 kW
油箱容积: 400 L
外形尺寸 L×W×H: 4620 × 1570 × 3060 mm
整机重量: 11900 kg

规格参数 - PBC-220/3100
折弯压力: 2200 kN
折弯长度 A: 3100 mm
柱间距离 B: 2600 mm
喉口深度 D: 410 mm
滑块行程 C: 265 mm
装模高度 E: 600 mm
滑块速度: 160 mm/s 14 mm/s 160 mm/s
主电机功率: 21.4 kW
油箱容积: 300 L
外形尺寸 L×W×H: 3640 × 1820 × 3025 mm
整机重量: 12300 kg

规格参数 - PBC-220/4100
折弯压力: 2200 kN
折弯长度 A: 4100 mm
柱间距离 B: 3600 mm
喉口深度 D: 410 mm
滑块行程 C: 265 mm
装模高度 E: 600 mm
滑块速度: 160 mm/s 14 mm/s 160 mm/s
主电机功率: 21.4 kW
油箱容积: 400 L
外形尺寸 L×W×H: 4640 × 1820 × 3125 mm
整机重量: 14000 kg

特性 / 技术规格

• PBC 系列提供多种配置：折弯压力覆盖 500 kN 至 2200 kN，折弯长度覆盖 2050 mm 至 4100 mm。
• 关键尺寸：喉口深度可选 350 mm 或 410 mm；装模高度常见为 495 mm 或 600 mm。
• 滑块行程随型号不同：175 mm 至 265 mm。
• 主电机功率范围：6.2 kW 至 21.4 kW（视型号而定）。
• 油箱容积选项：150 L 至 400 L（视配置而定）。
• 机器重量与占地随型号变化（技术章节中提供示例）。
