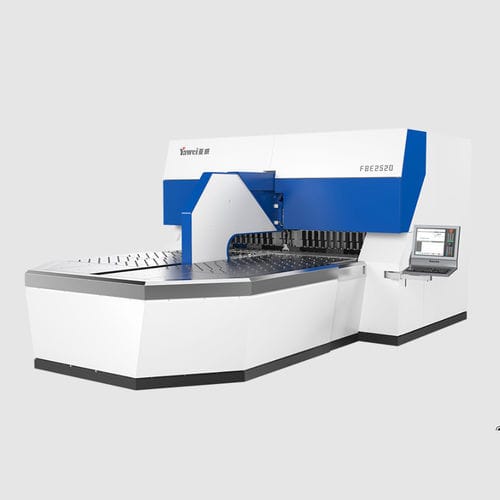

伺服电机折弯设备 FBE series

金属薄板自动CNC数控

产品描述

• 全触控人机界面，集成强大CNC控制系统。
• 自动换刀装置，加快装夹与操作效率。
• 高柔性定位装置，适用于各类不对称工件。
• 嵌入式精度补偿，确保工件加工质量稳定。
• 全新工业外观设计。

产品参数 — FBE2520
板材最大对角线长度：2800 mm
最大折弯长度：2500 mm
最大折弯高度：200 mm
最大板厚（软钢 410 MPa）：3 mm
最大板厚（不锈钢 600 MPa）：2 mm
最大板厚（铝合金 265 MPa）：4 mm
最小板厚：0.35 mm
伺服轴：21
外形尺寸（长×宽×高）：6×4×2.6 m
整机重量：25500 kg

产品参数 — FBE3220
板材最大对角线长度：3500 mm
最大折弯长度：3200 mm
最大折弯高度：200 mm
最大板厚（软钢 410 MPa）：3 mm
最大板厚（不锈钢 600 MPa）：2 mm
最大板厚（铝合金 265 MPa）：4 mm
最小板厚：0.35 mm
伺服轴：21
外形尺寸（长×宽×高）：7×5×2.65 m
整机重量：30500 kg

技术规格

• 型号可选：FBE2520、FBE3220。
• 人机界面：全触控屏，配强大CNC系统。
• 刀具系统：自动换刀装置，提升装夹与生产效率。
• 定位：高柔性定位装置，适用于不对称工件。
• 精度：嵌入式精度补偿方案。
• 最大对角线长度：FBE2520 = 2800 mm；FBE3220 = 3500 mm。
• 最大折弯长度：FBE2520 = 2500 mm；FBE3220 = 3200 mm。
• 最大折弯高度：200 mm（两型号）。
• 最大板厚（软钢 410 MPa）：3 mm（两型号）。
• 最大板厚（不锈钢 600 MPa）：2 mm（两型号）。li>
• 最大板厚（铝合金 265 MPa）：4 mm（两型号）。
• 最小板厚：0.35 mm（两型号）。
• 伺服轴：21轴（两型号）。
• 总体尺寸（长×宽×高）：FBE2520 = 6×4×2.6 m；FBE3220 = 7×5×2.65 m。
• 整机重量：FBE2520 = 25500 kg；FBE3220 = 30500 kg。
