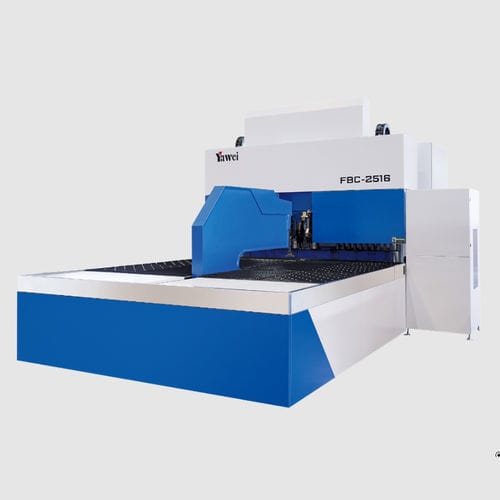

伺服电机压弯机 FBC series

CNC数控可自动更换工具自动

产品概述

• 合页式模具可适应复杂形状工件，加工能力优于固定压模的局限。
• 全自动换模，支持快速尺寸调整与加工过程中更换模具。
• 气动合页按需避让成型侧，有效避免模具与板面接触造成划伤。
• 全电伺服控制，20轴布局，保证高精度定位并提升能效。

规格参数 — FBC2016
板材最大对角线：2400 mm
最大折弯长度：2000 mm
最大折弯高度：165 mm
最大板材厚度（碳钢 410 MPa）：2 mm
最大板材厚度（不锈钢 600 MPa）：1.5 mm
最大板材厚度（铝合金 265 MPa）：3 mm
最小板厚：0.35 mm
伺服轴数：20
外形尺寸（L×W×H）：4.6 × 4.6 × 3.1 m
整机重量：14300 kg


规格参数 — FBC2516
板材最大对角线：2800 mm
最大折弯长度：2500 mm
最大折弯高度：165 mm
最大板材厚度（碳钢 410 MPa）：2 mm
最大板材厚度（不锈钢 600 MPa）：1.5 mm
最大板材厚度（铝合金 265 MPa）：3 mm
最小板厚：0.35 mm
伺服轴数：20
外形尺寸（L×W×H）：5.5 × 4.9 × 3.2 m
整机重量：20000 kg


规格参数 — FBC3016
板材最大对角线：3400 mm
最大折弯长度：3000 mm
最大折弯高度：165 mm
最大板材厚度（碳钢 410 MPa）：2 mm
最大板材厚度（不锈钢 600 MPa）：1.5 mm
最大板材厚度（铝合金 265 MPa）：3 mm
最小板厚：0.35 mm
伺服轴数：20
外形尺寸（L×W×H）：6.6 × 5.4 × 3.2 m
整机重量：23400 kg


特征 / 技术规格

• 产品系列：FBC自动换模数控板料折边机（型号：FBC2016 / FBC2516 / FBC3016）。
• 换模方式：全自动换模，支持加工中换模以实现快速尺寸调整。
• 模具形式：合页模适应复杂形状；气动合页实现成型侧避让，保护板面不被刮擦。
• 控制方式：全电伺服控制 — 20轴，确保定位精度与重复性。
• 材料与厚度能力：碳钢（410 MPa）最大 2 mm；不锈钢（600 MPa）最大 1.5 mm；铝合金（265 MPa）最大 3 mm。
• 最小板厚：0.35 mm。
• 适用场景：面板加工、机箱机柜、暖通空调部件、电气柜及复杂型材板件加工。
