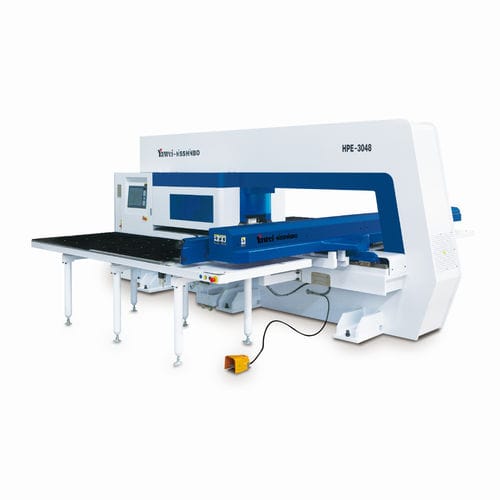

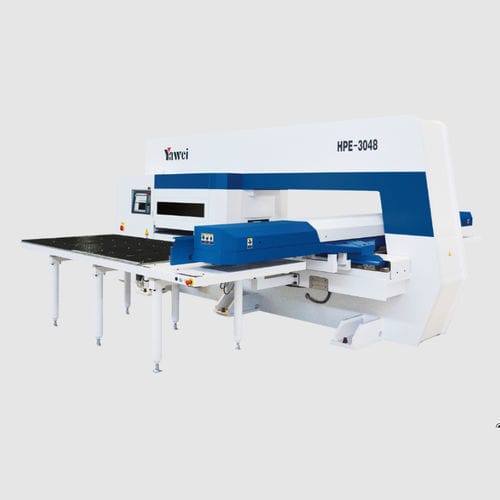

CNC数控冲床 HPE series

伺服控制式用于金属金属薄板

产品概述
电伺服冲头，峰值冲压频率高达2300次/分钟。全触控人机界面与强大的CNC系统，实现0.01 mm的死点定位精度。专利常啮合转塔确保刀具换位的重复定位精度，支持高效精准的滚压成形。设计以低能耗、低噪音为目标，适用于工业生产线。

可用型号

• HPE-3078
• HPE-3058
• HPE-3057
• HPE-3048
• HPE-3047
• HPE-3044

产品参数 — HPE-3078

• 额定力：294 kN
• 最大加工板尺寸（含一次复位）：2000×5000 mm
• 最大板厚（碳钢）：6.35 mm；（不锈钢）：4 mm
• 单个冲头最大直径：Φ88.9 mm
• 冲压精度：±0.1 mm；死点定位精度：0.01 mm
• 冲压频率：2300 cpm（峰值）；最大（步距1 mm，行程6 mm）：750 cpm；（步距25.4 mm，行程6 mm）：410 cpm
• 最大板材进给速度：102 m/min
• 转盘转速：30 rpm
• 控制轴数量：5（X、Y、T、C、Z）
• 综合工作功率：6.1 kW
• 气源要求：0.6 MPa
• 外形尺寸（长×宽×高）：6920 × 5000 × 2260 mm
• 整机重量：25,500 kg

主要规格

• 系列：HPE series
• 额定力：294 kN
• 最大冲压频率（峰值）：2300 次/分钟
• 冲压精度：±0.1 mm；死点定位精度：0.01 mm
• 单个冲头最大直径：Φ88.9 mm
• 最大加工板材厚度：碳钢 6.35 mm；不锈钢 4 mm
• 转盘速度：30 rpm
• 最大板材行进速度：102 m/min
• 控制轴：5（X、Y、T、C、Z）
• 人机界面：全触控CNC系统
• 可选型号及最大加工尺寸：HPE-3078（2000×5000 mm）、HPE-3058（1500×5000 mm）、HPE-3057（1500×4000 mm）、HPE-3048（1250×5000 mm）、HPE-3047（1250×4000 mm）、HPE-3044（1250×2500 mm）
