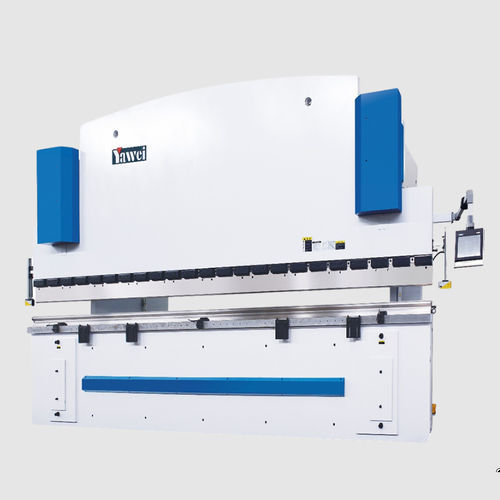

伺服液压压弯机 PBH(A) series

CNC数控大型精准

产品描述
采用钢板作为原材料，经过大型五面体加工中心加工，保证结构精度和零部件配合。
电液伺服液压系统，采用全闭环控制实现滑块同步运动。
滑块采用双导轨，使用自润滑材料以确保长期精度稳定性。
工作台配有挠度（crowning）装置和喉口变形补偿机构，保证折弯精度。
油缸采用球面浮动支撑结构，活塞杆具有特殊导向设计，抗偏载能力强。
后挡料采用数字式交流伺服电机驱动，精密滚珠丝杠传动，直线导轨导向。

可选型号

• PBH(A)-160/5100
• PBH(A)-220/5100
• PBH(A)-220/6100
• PBH(A)-300/5100
• PBH(A)-300/6200
• PBH(A)-400/4100
• PBH(A)-400/5100
• PBH(A)-400/6200
• PBH(A)-500/4100
• PBH(A)-500/5100
• PBH(A)-500/6200
• PBH(A)-500/8200
• PBH(A)-630/4100
• PBH(A)-630/5100
• PBH(A)-630/6200
• PBH(A)-630/8200
• PBH(A)-800/6200
• PBH(A)-800/8200
• PBH(A)-1000/6200
• PBH(A)-1000/8200
• PBH(A)-1200/6200
• PBH(A)-1200/8200
• PBH(A)-1200/12000
• PBH(A)-1600/8200
• PBH(A)-1600/12000
• PBH(A)-2000/12000
• PBH(A)-2500/12000
• PBH(A)-3000/12000

选定型号规格（PBH(A)-160/5100）
公称力：1600 kN
工作台长度 A：5100 mm
立柱间距 B：4200 mm
喉口 D：410 mm
滑块行程 C：215 mm
最大开启高度：450 mm
滑块速度：120 mm/s、10 mm/s、90 mm/s
电机功率：11 kW
油箱容积：400 L
外形尺寸 L*W*H：5400*1850*3350 mm
整机总重：20000/17200 kg

其他型号示例规格（摘要）
PBH(A)-220/5100：公称力2200 kN；工作台长度5100 mm；立柱间距4200 mm；喉口410 mm；滑块行程215 mm；最大开启高度450 mm；滑块速度120/9/100 mm/s；电机功率15 kW；油箱500 L；外形5400*1860*3380 mm；重量23000/20000 kg。
PBH(A)-220/6200：公称力2200 kN；工作台长度6200 mm；立柱间距5100 mm；喉口410 mm；滑块行程215 mm；最大开启高度450 mm；滑块速度120/9/100 mm/s；电机功率15 kW；油箱500 L；外形6500*1850*3430 mm；重量28000/23000 kg。
PBH(A)-300系列：公称力可达3000 kN；典型工作台长度5100或6200 mm；滑块行程265 mm；最大开启高度500 mm；电机功率22 kW；油箱容量可达750 L；尺寸和重量依据配置变化。
更高吨位型号可选，覆盖4000 kN至30000 kN，工作台长度（4100/5100/6200/8200/12000 mm）可选，立柱间距和喉口按比例调整，滑块行程及最大开启高度随吨位增加，电机可为多电机配置（例如2×55 kW），油箱容积可达数千升，具体尺寸与重量按型号提供。

技术特性

• 材料与结构：采用大型五面体加工中心加工的钢板。
• 液压系统：电液伺服，闭环控制以实现滑块同步运动。
• 滑块导向：双导轨结构，采用自润滑材料。
• 工作台补偿：挠度（crowning）系统与喉口变形补偿机构。
• 油缸：球面浮动支撑与导向活塞杆，增强抗偏载能力。
• 后挡料：数字交流伺服电机驱动、精密滚珠丝杠传动、直线导轨导向。
• 公称力范围：1600 kN 至 30000 kN（不同型号）。
• 滑块行程示例：215 mm、265 mm、315 mm、410 mm（依据型号）。
• 最大开启高度示例：450 mm、500 mm、520 mm、620 mm、720 mm、720–1250 mm（依据型号）。
• 电机功率范围：11 kW 至多电机配置（如2×90 kW），视型号而定。
• 油箱容积范围：400 L 至数千升，视型号而定。
• 提供多种工作台长度和立柱间距以适应不同折弯宽度（如4100、5100、6200、8200、12000 mm）。
