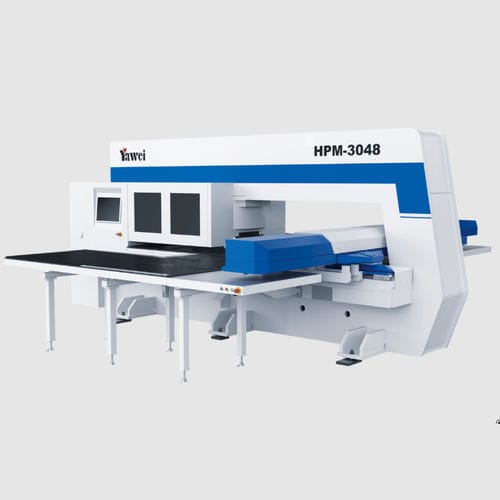

CNC数控冲床 HPM series伺服控制式金属薄板成形
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 驱动类型
- 伺服控制式
- 处理产品
- 金属薄板
- 组合功能
- 成形
- 其他特性
- 高速, 车床
- 力度
294,000 N
- 速率
最少: 0 rpm
(0 rad.min-1)最多: 2,500 rpm
(15,708 rad.min-1)- X轴
1,250 mm
(49.21 in)- Y轴
5,000 mm
(196.85 in)- 板材厚度
最少: 0 mm
(0 in)最多: 6.35 mm
(0.25 in)
产品介绍
产品概述
主要特点
技术参数 — HPM-3048
技术参数 — HPM-3058
应用场景
- HPM系列数控转塔冲床为伺服驱动的转塔式冲床，适用于板材的高速、重复定位冲孔与成形作业。
- 主轴伺服控制，转塔独立驱动，保证运动稳定性与定位精度，并实现更快的循环节拍。
- 全触控人机界面与先进数控系统，便于程序设定与机床操作。
主要特点
- 恒啮合旋转转塔并配备专利定位技术，提高重复定位精度。
- 双伺服驱动曲柄连杆机构，降低传动惯性，提升响应速度。
- 可编程浮动夹具可根据板材状态自动调节，减少变形并缩短调机时间。
- 大容量刀库（标准56工位，可选64工位），上下转塔独立驱动，换模更便捷。
- 真空吸废系统在冲压过程中防止落料反弹和卡料。
- 节能设计，低噪运行，并支持自动化设备扩展。
技术参数 — HPM-3048
- 公称力：294 kN
- 最大加工板材尺寸（含一次换位）：1250 × 5000 mm
- 最大碳钢板厚度：6.35 mm
- 最大不锈钢板厚度：4 mm
- 单个冲头最大直径：Φ88.9 mm
- 标准刀位：56（可选64）
- 冲孔精度：±0.1 mm
- 冲孔频率：最高可达2500 cpm（视型号而定）
- 最大冲孔频率（1 mm步进，6 mm行程）：900 cpm
- 最大冲孔频率（25.4 mm步进，6 mm行程）：450 cpm
- 板材最大移动速度：102 m/min
- 转盘速度：30 rpm
- 控制轴数：7（X、Y1、Y2、T1、T2、C、Z）
- 气源要求：0.6 MPa
- 外形尺寸（L×W×H）：5610 × 5000 × 2300 mm
- 整机重量：17500 kg
技术参数 — HPM-3058
- 公称力：294 kN
- 最大加工板材尺寸（含一次换位）：1250 × 5000 mm
- 最大碳钢板厚度：6.35 mm
- 最大不锈钢板厚度：4 mm
- 单个冲头最大直径：Φ88.9 mm
- 标准刀位：56（可选64）
- 冲孔精度：±0.1 mm
- 冲孔频率：最高可达2500 cpm（视型号而定）
- 最大冲孔频率（1 mm步进，6 mm行程）：900 cpm
- 最大冲孔频率（25.4 mm步进，6 mm行程）：450 cpm
- 板材最大移动速度：102 m/min
- 转盘速度：30 rpm
- 控制轴数：7（X、Y1、Y2、T1、T2、C、Z）
- 气源要求：0.6 MPa
- 外形尺寸（L×W×H）：6280 × 5000 × 2300 mm
- 整机重量：19000 kg
应用场景
- 适用于批量化板材加工：配电柜、机箱、暖通零件、家电部件及其他工业冲压件。
- 可集成到自动化生产线及物料搬运系统中。
- 可按生产流程配置定制模具、自动化接口及真空排废等选装件。
