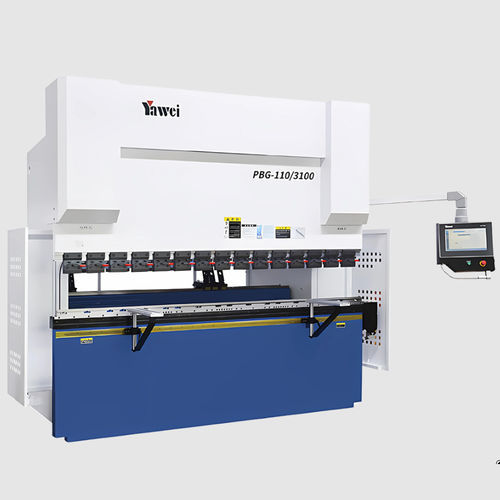

伺服液压压弯机 PBG series

CNC数控高速紧凑型

概述
双伺服电机驱动配合双油泵技术，实现快速运行和高生产率。先进的压力控制提高能源利用效率并降低油耗，同时提升机床稳定性。紧凑油箱设计与无管道结构，减少维护工作并降低漏油风险。

主要特点

• 双伺服驱动 + 双油泵：提升速度与响应性
• 先进压力控制：降低能耗并保证成形稳定性
• 紧凑油箱与无管道布局：减少维护并降低漏油隐患
• 多段滑块速度，按型号可选主电机功率
• 折弯力覆盖1100 kN至2200 kN，折弯长度覆盖3100 mm至4500 mm

可选型号

• PBG-63/2050
• PBG-63/2550
• PBG-110/3100
• PBG-110/4100 Curtain wall
• PBG-110/4500 Curtain wall
• PBG-160/3100
• PBG-160/4100
• PBG-220/3100
• PBG-220/4100

技术参数（部分代表型号）
PBG-110/4500 Curtain wall
折弯压力: 1100 kN
折弯长度 A: 4500 mm
柱间距离 B: 3800 mm
喉口深度 D: 550 mm
滑块行程 C: 215 mm
装模高度 E: 630 mm
滑块速度: 220 mm/s; 18 mm/s; 200 mm/s
主电机功率: 2×7.9 kW
油箱容积: 2×60 L
外形尺寸 L×W×H: 5070×1700×2870 mm
整机重量: 9500 kg

PBG-110/4100 Curtain wall
折弯压力: 1100 kN
折弯长度 A: 4100 mm
柱间距离 B: 3600 mm
喉口深度 D: 550 mm
滑块行程 C: 215 mm
装模高度 E: 630 mm
滑块速度: 220 mm/s; 18 mm/s; 200 mm/s
主电机功率: 2×7.9 kW
油箱容积: 2×60 L
外形尺寸 L×W×H: 4670×1700×2780 mm
整机重量: 8800 kg

PBG-220/4100
折弯压力: 2200 kN
折弯长度 A: 4100 mm
柱间距离 B: 3600 mm
喉口深度 D: 410 mm
滑块行程 C: 215 mm
装模高度 E: 550 mm
滑块速度: 180 mm/s; 15 mm/s; 180 mm/s
主电机功率: 2×11 kW
油箱容积: 2×80 L
外形尺寸 L×W×H: 4710×1750×2950 mm
整机重量: 12800 kg

PBG-220/3100
折弯压力: 2200 kN
折弯长度 A: 3100 mm
柱间距离 B: 2600 mm
喉口深度 D: 410 mm
滑块行程 C: 215 mm
装模高度 E: 550 mm
滑块速度: 180 mm/s; 15 mm/s; 180 mm/s
主电机功率: 2×11 kW
油箱容积: 2×80 L
外形尺寸 L×W×H: 3710×1750×2850 mm
整机重量: 10800 kg

PBG-160/4100
折弯压力: 1600 kN
折弯长度 A: 4100 mm
柱间距离 B: 3600 mm
喉口深度 D: 410 mm
滑块行程 C: 215 mm
装模高度 E: 550 mm
滑块速度: 220 mm/s; 18 mm/s; 200 mm/s
主电机功率: 2×7.9 kW
油箱容积: 2×60 L
外形尺寸 L×W×H: 4690×1500×2850 mm
整机重量: 10500 kg

PBG-160/3100
折弯压力: 1600 kN
折弯长度 A: 3100 mm
柱間距 B: 2600 mm
喉口深度 D: 410 mm
滑块行程 C: 215 mm
装模高度 E: 550 mm
滑块速度: 220 mm/s; 18 mm/s; 200 mm/s
主电机功率: 2×7.9 kW
油箱容积: 2×60 L
外形尺寸 L×W×H: 3690×1500×2780 mm
整机重量: 8600 kg

PBG-110/3100
折弯压力: 1100 kN
折弯长度 A: 3100 mm
柱間距 B: 2600 mm
喉口深度 D: 410 mm
滑块行程 C: 215 mm
装模高度 E: 550 mm
滑块速度: 220 mm/s; 18 mm/s; 200 mm/s
主电机功率: 2×7.9 kW
油箱容積: 2×60 L
外形尺寸 L×W×H: 3670×1430×2650 mm
整机重量: 7000 kg
