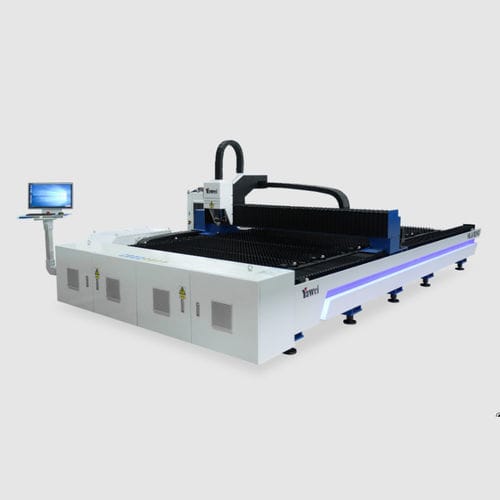

激光切割机 HLA series

用于金属金属薄板手动装载

产品简介
紧凑的机床结构，占地面积小，便于车间空间高效利用。
敞开式板材切割区域，便于上下料并可灵活适配不同安装场地。
切割区下方设有专用排尘/排烟口，可提高粉尘与烟雾的抽除效率，保障长期稳定运行。
敞开式门桥双驱动、单工作台结构，运动稳定，工艺可靠。
床身采用铝合金梁焊接制造，满足高加速度运动要求。
电控柜独立布置，可根据现场布局灵活放置。

可选型号

• HLA-1530
• HLA-2040
• HLA-2560
• HLA-2580
• HLA-25120
• HLA-30130

HLA-1530
加工范围: 3050*1525mm
X轴行程: 3070mm
Y轴行程: 1545mm
Z轴行程: 120mm
X-Y轴最大联动速度: 140m/min
X/Y轴最大加速度: 1.2Gm/s²
定位精度: ±0.03mm
重复定位精度: ±0.02mm
工作台最大载重: 900Kg
机床外形尺寸: 5000*3700*2000mm
激光发生器功率: 3/6kW

HLA-2040
加工范围: 4065*2035mm
X轴行程: 4085mm
Y轴行程: 2055mm
Z轴行程: 120mm
X-Y轴最大联动速度: 140m/min
X/Y轴最大加速度: 1.2Gm/s²
定位精度: ±0.03mm
重复定位精度: ±0.02mm
工作台最大载重: 1500Kg
机床外形尺寸: 6000*4400*2000mm
激光发生器功率: 3/6kW

HLA-2560
加工范围: 6100*2545mm
X轴行程: 6120mm
Y轴行程: 2565mm
Z轴行程: 170mm
X-Y轴最大联动速度: 140m/min
X/Y轴最大加速度: 1.0Gm/s²
定位精度: ±0.03mm
重复定位精度: ±0.02mm
工作台最大载重: 3000Kg
机床外形尺寸: 8800*5400*2000mm
激光发生器功率: 12/20/30/40/50/60/80kW

HLA-2580
加工范围: 8100*2545mm
X轴行程: 8120mm
Y轴行程: 2565mm
Z轴行程: 170mm
X-Y轴最大联动速度: 140m/min
X/Y轴最大加速度: 1.0Gm/s²
定位精度: ±0.03mm
重复定位精度: ±0.02mm
工作台最大载重: 6250/9400Kg
机床外形尺寸: 11400*5500*2000mm
激光发生器功率: 12/20/30/40/50/60/80kW

HLA-25120
加工范围: 12100*2545mm
X轴行程: 12120mm
Y轴行程: 2565mm
Z轴行程: 170mm
X-Y轴最大联动速度: 140m/min
X/Y轴最大加速度: 1.0Gm/s²
定位精度: ±0.03mm
重复定位精度: ±0.02mm
工作台最大载重: 9400/14000Kg
机床外形尺寸: 15500*5500*2000mm
激光发生器功率: 12/20/30/40/50/60/80kW

HLA-30130
加工范围: 13100*3100mm
X轴行程: 13120mm
Y轴行程: 3120mm
Z轴行程: 170mm
X-Y轴最大联动速度: 100m/min
X/Y轴最大加速度: 0.8Gm/s²
定位精度: ±0.03mm
重复定位精度: ±0.02mm
工作台最大载重: 12000/18000Kg
机床外形尺寸: 17000*6000*2000mm
激光发生器功率: 12/20/30/40/50/60/80kW

特点 / 适用场景

• 紧凑与敞开式结构兼顾，适用于多种生产场景与上下料方式。
• 多种床身尺寸与激光功率可选，覆盖从小型到大型板材切割需求。
• 高刚性床身与直线导轨配合，保证高精度切割与重复定位稳定性。
