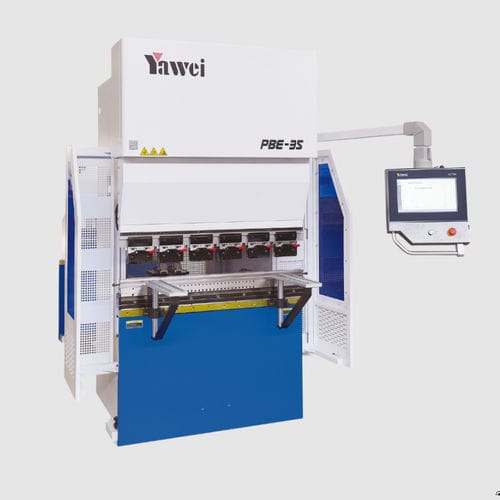

伺服电机压弯机 PBE series

高速紧凑型精准

产品概述
高速、高精度的电动伺服折弯机，适用于小型和中型零件的折弯加工。全电驱动、无油设计，可降低能耗和维护工作量。采用悬臂式控制并配备可调节工作台高度，便于操作人员接近与快速装夹。机身占地紧凑，便于集成到各类生产线并简化运输。

可选型号

• PBE-25/850
• PBE-35/1250
• PBE-60/2050
• PBE-110/3100
• PBED-35/1250
• PBED-60/2050

型号参数
PBED-35/1250
公称力：350 kN
工作台长度 A：1250 mm
立柱间距 B：1050 mm
喉口 D：250 mm
滑块行程 C：150 mm
装模高度 E：480 mm
滑块速度：200 mm/s；30 mm/s；200 mm/s
电机功率：6.3*2
外形尺寸 L×W×H：1790×1350×2380 mm
整机重量：3000 kg

PBE-110/3100
公称力：1100 kN
工作台长度 A：3100 mm
立柱间距 B：2600 mm
喉口 D：410 mm
滑块行程 C：215 mm
装模高度 E：600 mm
滑块速度：180 mm/s；30 mm/s；180 mm/s
电机功率：37*2
外形尺寸 L×W×H：3580×1570×2715 mm
整机重量：7500 kg

PBE-60/2050
公称力：600 kN
工作台长度 A：2050 mm
立柱间距 B：1750 mm
喉口 D：350 mm
滑块行程 C：190 mm
装模高度 E：495 mm
滑块速度：200 mm/s；30 mm/s；200 mm/s
电机功率：15*2
外形尺寸 L×W×H：2800×1485×2400 mm
整机重量：5500 kg

PBE-35/1250
公称力：350 kN
工作台长度 A：1250 mm
立柱间距 B：1050 mm
喉口 D：250 mm
滑块行程 C：150 mm
装模高度 E：480 mm
滑块速度：200 mm/s；30 mm/s；200 mm/s
电机功率：7.5*2
外形尺寸 L×W×H：1940×1500×2380 mm
整机重量：3000 kg

PBE-25/850
公称力：250 kN
工作台长度 A：850 mm
立柱间距 B：900 mm
喉口 D：250 mm
滑块行程 C：190 mm
装模高度 E：520 mm
滑块速度：200 mm/s；30 mm/s；200 mm/s
电机功率：11 kW
外形尺寸 L×W×H：1790×1320×2340 mm
整机重量：3000 kg

PBED-60/2050
公称力：600 kN
工作台长度 A：2050 mm
立柱间距 B：1750 mm
喉口 D：350 mm
滑块行程 C：190 mm
装模高度 E：495 mm
滑块速度：200 mm/s；30 mm/s；200 mm/s
电机功率：9.5*2
外形尺寸 L×W×H：2800×1485×2600 mm
整机重量：5500 kg

产品特点

• 全电驱动、无油设计，降低能耗与维护成本。
• 兼顾高速与高精度，适用于小型与中型零件折弯。
• 悬臂控制与可调工作台高度，提升操作便捷性并缩短换模时间。
• 占地紧凑，多型号覆盖以满足不同生产需求。

技术特性

• PBE/PBED系列覆盖250 kN至1100 kN公称力，工作台长度从850 mm到3100 mm。
• 喉口（D）：250 mm / 350 mm / 410 mm（视型号）；滑块行程（C）：150–215 mm。
• 滑块支持多段速度（例如：200 mm/s、30 mm/s）；装模高度E通常在480–600 mm之间。
• 电机功率与外形尺寸随型号不同，请参见各型号规格以获得详细参数。
