光纤激光切割机 HLF series用于金属金属薄板CNC数控
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 光纤激光
- 加工材料
- 用于金属
- 切割产品
- 金属薄板
- 操控类型
- CNC数控
- 构造特性
- 大尺寸, 龙门式
- 其他特性
- 自动, 高速, 大功率, 带交换台, 多轴
- X轴
最多: 12,040 mm
(474.02 in)最少: 3,040 mm
(119.69 in)- Y轴
最多: 2,520 mm
(99.21 in)最少: 1,520 mm
(59.84 in)- Z轴
最多: 340 mm
(13 in)最少: 300 mm
(12 in)- 最大切割高度
最多: 340 mm
(13.4 in)最少: 300 mm
(11.8 in)- 切割速度
3.333 m/s
(10.935 ft/s)- 激光功率
最多: 80,000 W
最少: 3,000 W
- 重复精度
0.03 mm
(0.0012 in)- 加速度
最多: 19.61 m/s²
(64.34 ft/s²)最少: 17.65 m/s²
(57.91 ft/s²)- 整体长度
最多: 28,000 mm
(1,102 in)最少: 9,300 mm
(366 in)- 高度
2,200 mm
(87 in)- 重量
16,000 kg
(35,273.96 lb)- 载荷能力
最多: 14,000 kg
(30,864.7 lb)最少: 1,000 kg
(2,204.6 lb)
产品介绍
产品概述

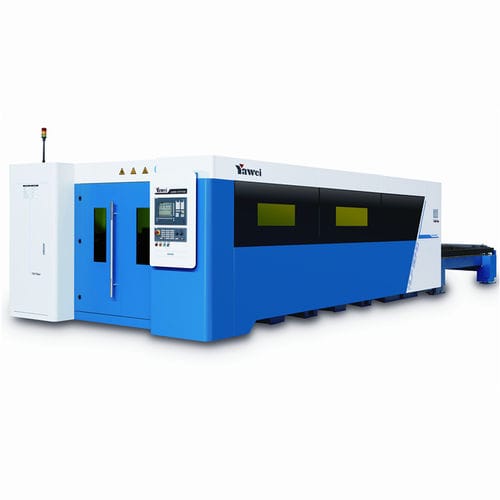

HLF Classic Flagship Series 为龙门式光纤激光切割机系列，适用于工业板材加工，覆盖从小型到超大尺寸的工作台配置并提供多种激光功率选择。机床采用龙门双驱床身结构、航空级高刚性轻量化横梁及升降式交换工作台，满足连续化生产需求。
主要特性
产品参数（按机型）
技术规格
HLF Classic Flagship Series 为龙门式光纤激光切割机系列，适用于工业板材加工，覆盖从小型到超大尺寸的工作台配置并提供多种激光功率选择。机床采用龙门双驱床身结构、航空级高刚性轻量化横梁及升降式交换工作台，满足连续化生产需求。
主要特性
- 薄板高速切割与中厚板高效率精密加工，穿孔痕迹极小。
- 智能化操作界面，实时监控设备状态，并集成切割专家参数库以优化加工参数。
- 纳米级插补与独立 CNC 控制技术，保证各轴快速响应及平稳的多轴同步。
- 轨迹速度高，机型可达最高 200 m/min，最大加速度视机型可达 2.0G，以提升产能。
- 传动部件采用德/日等国际一流品牌，定位精度高、使用寿命长。
- 辅助气体压力实时检测与自动补偿，具备 Air/O2/N2 自动切换与超差报警功能，可有效降低废品率。
- 光眼二次定位与自动寻边功能，提高二次精密切割的效率与精度。
产品参数（按机型）
- HLF-1530
切割范围：3000×1500 mm
X 轴行程：3040 mm
Y 轴行程：1520 mm
Z 轴行程：300 mm
X-Y 最大轨迹速度：200 m/min
X/Y 最大加速度：2.0G m/s²
定位精度：±0.03 mm
重复定位精度：±0.02 mm
工作台最大承载：1000 Kg
设备外形尺寸：9300×5000×2200 mm
激光器功率：3 / 6 / 12 / 20 kW - HLF-2040
切割范围：4000×2000 mm
X 轴行程：4040 mm
Y 轴行程：2020 mm
Z 轴行程：300 mm
X-Y 最大轨迹速度：200 m/min
X/Y 最大加速度：2.0G m/s²
定位精度：±0.03 mm
重复定位精度：±0.02 mm
工作台最大承载：1800 Kg
设备外形尺寸：11500×5500×2200 mm
激光器功率：3 / 6 / 12 / 20 kW - HLF-2560
切割范围：6000×2500 mm
X 轴行程：6040 mm
Y 轴行程：2520 mm
Z 轴行程：340 mm
X-Y 最大轨迹速度：200 m/min
X/Y 最大加速度：1.8G m/s²
定位精度：±0.03 mm
重复定位精度：±0.02 mm
工作台最大承载：5800 / 7000 Kg
设备外形尺寸：15500×5700×2200 mm
整机重量：16000 Kg
激光器功率：6 / 12 / 20 / 30 kW - HLF-2580
切割范围：8000×2500 mm
X 轴行程：8040 mm
Y 轴行程：2520 mm
Z 轴行程：340 mm
X-Y 最大轨迹速度：200 m/min
X/Y 最大加速度：1.8G m/s²
定位精度：±0.03 mm
重复定位精度：±0.02 mm
工作台最大承载：6300 / 9300 Kg
设备外形尺寸：20000×5700×2200 mm
激光器功率：12 / 20 / 30 / 40 / 60 / 80 kW - HLF-25120
切割范围：12000×2500 mm
X 轴行程：12040 mm
Y 轴行程：2520 mm
Z 轴行程：340 mm
X-Y 最大轨迹速度：200 m/min
X/Y 最大加速度：1.8G m/s²
定位精度：±0.03 mm
重复定位精度：±0.02 mm
工作台最大承载：9400 / 14000 Kg
设备外形尺寸：28000×5700×2200 mm
激光器功率：12 / 20 / 30 / 40 / 60 / 80 kW
技术规格
- 系列：HLF Classic Flagship Series（机型：HLF-1530、HLF-2040、HLF-2560、HLF-2580、HLF-25120）
- 定位精度：±0.03 mm
- 重复定位精度：±0.02 mm
- X-Y 最大轨迹速度：200 m/min
- X/Y 最大加速度：机型可达 2.0G m/s²
- 激光功率选项：根据配置从 3 kW 到 80 kW 不等
- 工作台最大承载：随机型变化，从 1,000 Kg 到超过 14,000 Kg
