伺服电机压弯机 FBA series

CNC数控车间精准

概述

• FBA系列数控板料折边机，适用于精密板料折弯，配备全触控人机界面与先进数控系统。
• 机械式可靠夹紧与柔性定位装置，实现重复定位与稳定加工。
• 机型覆盖多种折弯长度、折弯高度及材料厚度，适用于机箱、面板与HVAC制造。
• 设计强调低能耗与低噪音，便于生产现场使用。

型号 / 可选项

• FBA1516
• FBA1516（吸盘型）
• FBA2016
• FBA2020
• FBA2030

产品参数
FBA1516
最大板材对角线长度：1850 mm
最大折弯长度：1500 mm
最大折弯高度：165 mm
最大板厚（普通碳钢 410 N/mm²）：1.2 mm
最大板厚（不锈钢 660 N/mm²）：0.8 mm
最大板厚（铝合金 265 N/mm²）：1.6 mm
最小板厚：0.5 mm
伺服轴数：12
总功率：28 kW
外形尺寸（L*W*H）：4.4*2.2*2.45 m
机重：10000 kg

FBA1516（吸盘型）
最大板材对角线长度：1850 mm
最大折弯长度：1500 mm
最大折弯高度：165 mm
最大板厚（普通碳钢 410 N/mm²）：1.2 mm
最大板厚（不锈钢 660 N/mm²）：0.8 mm
最大板厚（铝合金 265 N/mm²）：1.6 mm
最小板厚：0.5 mm
伺服轴数：9
总功率：25 kW
外形尺寸（L*W*H）：3.4*2.2*2.45 m
机重：9500 kg

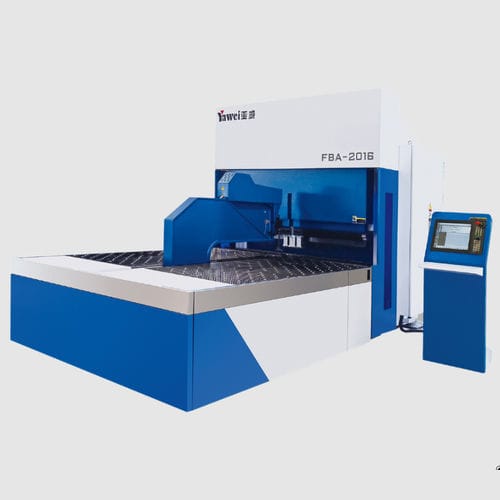

FBA2016
最大板材对角线长度：2400 mm
最大折弯长度：2000 mm
最大折弯高度：165 mm
最大板厚（普通碳钢 410 N/mm²）：2.0 mm
最大板厚（不锈钢 660 N/mm²）：1.2 mm
最大板厚（铝合金 265 N/mm²）：3.0 mm
最小板厚：0.5 mm
伺服轴数：12
总功率：36 kW
外形尺寸（L*W*H）：4.5*2.8*2.8 m
机重：14000 kg

FBA2020
最大板材对角线长度：2400 mm
最大折弯长度：2000 mm
最大折弯高度：200 mm
最大板厚（普通碳钢 410 N/mm²）：2.0 mm
最大板厚（不锈钢 660 N/mm²）：1.2 mm
最大板厚（铝合金 265 N/mm²）：3.0 mm
最小板厚：0.5 mm
伺服轴数：12
总功率：36 kW
外形尺寸（L*W*H）：4.5*2.8*3.0 m
机重：17000 kg

FBA2030
最大板材对角线长度：2400 mm
最大折弯长度：2000 mm
最大折弯高度：300 mm
最大板厚（普通碳钢 410 N/mm²）：2.0 mm
最大板厚（不锈钢 660 N/mm²）：1.5 mm
最大板厚（铝合金 265 N/mm²）：3.0 mm
最小板厚：0.35 mm
伺服轴数：13
角度精度：±30′
总功率：36 kW
外形尺寸（L*W*H）：4.6*2.8*3.2 m
机重：15800 kg

特点 / 技术规格

• 人机界面：全触控HMI与数控系统，便于程序管理与加工可重复性。
• 夹紧：机械式可靠夹紧，配合柔性定位装置，适应复杂工件。
• 材料适配：普通碳钢、不锈钢与铝合金（最大加工厚度随机型与材料强度而异）。
• 最小板厚：根据机型为0.35–0.5 mm。
• 伺服轴数：系列范围内9至13轴（大型机型可能配置更多轴）。
• 总装机功率：25–36 kW，视机型而定。
• 占地与重量随机型变化，请参照机型参数进行布局与运输规划。

图片与视频
产品页面包含样品图片画廊与演示视频，展示设备布局、模具与典型加工效果。
