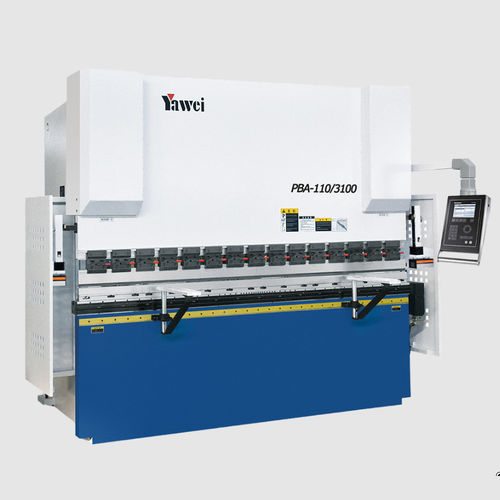

电动液压压弯机 PBA series

CNC数控高速大功率

概述

• 简约工业外观设计，操作布局符合车间使用习惯。
• 参数配比优化，核心部件配置合理，性能稳定，操作便捷。
• 采用全闭环电液伺服同步控制系统（德国进口），实现精准同步与能效提升。
• 高刚性机架与工作台上CNC控制的机械补偿（crowning），保证折弯过程的均匀精度。

可选型号

• PBA-300/4100
• PBA-300/3100
• PBA-220/4100
• PBA-220/3100
• PBA-160/4100
• PBA-160/3100
• PBA-110/4100
• PBA-110/3100
• PBA-63/2550
• PBA-63/2050
• PBA-35/1250

规格参数（各型号）
PBA-300/4100
折弯压力：3000 kN
折弯长度 A：4100 mm
柱间距离 B：3600 mm
喉口深度 D：410 mm
滑块行程 C：265 mm
装模高度 E：580 mm
滑块速度：120 mm/s（快进） 10 mm/s（工作） 120 mm/s（返回）
主电机功率：22 kW
油箱容积：600 L
外形尺寸 L*W*H：4670*1925*3080 mm
整机重量：15800 kg

PBA-300/3100
折弯压力：3000 kN
折弯长度 A：3100 mm
柱间距离 B：2600 mm
喉口深度 D：410 mm
滑块行程 C：265 mm
装模高度 E：580 mm
滑块速度：120 mm/s（快进） 10 mm/s（工作） 120 mm/s（返回）
主电机功率：22 kW
油箱容积：450 L
外形尺寸 L*W*H：3670*1925*2980 mm
整机重量：13800 kg

PBA-220/4100
折弯压力：2200 kN
折弯长度 A：4100 mm
柱间距离 B：3600 mm
喉口深度 D：410 mm
滑块行程 C：215 mm
装模高度 E：550 mm
滑块速度：160 mm/s（快进） 12 mm/s（工作） 150 mm/s（返回）
主电机功率：17 kW
油箱容积：400 L
外形尺寸 L*W*H：4650*1795*2950 mm
整机重量：12800 kg

PBA-220/3100
折弯压力：2200 kN
折弯长度 A：3100 mm
柱间距离 B：2600 mm
喉口深度 D：410 mm
滑块行程 C：215 mm
装模高度 E：550 mm
滑块速度：160 mm/s（快进） 12 mm/s（工作） 150 mm/s（返回）
主电机功率：17 kW
油箱容积：300 L
外形尺寸 L*W*H：3650*1795*2850 mm
整机重量：10800 kg

PBA-160/4100
折弯压力：1600 kN
折弯长度 A：4100 mm
柱间距离 B：3600 mm
喉口深度 D：410 mm
滑块行程 C：215 mm
装模高度 E：550 mm
滑块速度：200 mm/s（快进） 13 mm/s（工作） 160 mm/s（返回）
主电机功率：11.3 kW
油箱容积：400 L
外形尺寸 L*W*H：4630*1525*2950 mm
整机重量：10500 kg

PBA-160/3100
折弯压力：1600 kN
折弯长度 A：3100 mm
柱间距离 B：2600 mm
喉口深度 D：410 mm
滑块行程 C：215 mm
装模高度 E：550 mm
滑块速度：200 mm/s（快进） 13 mm/s（工作） 160 mm/s（返回）
主电机功率：11.3 kW
油箱容积：300 L
外形尺寸 L*W*H：3650*1795*2850 mm
整机重量：10800 kg

PBA-110/4100
折弯压力：1100 kN
折弯长度 A：4100 mm
柱间距离 B：3600 mm
喉口深度 D：410 mm
滑块行程 C：215 mm
装模高度 E：550 mm
滑块速度：160 mm/s（快进） 12 mm/s（工作） 150 mm/s（返回）
主电机功率：8.7 kW
油箱容积：300 L
外形尺寸 L*W*H：4650*1795*2950 mm
整机重量：12800 kg

PBA-110/3100
折弯压力：1100 kN
折弯长度 A：3100 mm
柱间距离 B：2600 mm
喉口深度 D：410 mm
滑块行程 C：215 mm
装模高度 E：550 mm
滑块速度：160 mm/s（快进） 12 mm/s（工作） 150 mm/s（返回）
主电机功率：8.7 kW
油箱容积：300 L
外形尺寸 L*W*H：3650*1795*2850 mm
整机重量：10800 kg

PBA-63/2550
折弯压力：630 kN
折弯长度 A：2550 mm
柱间距离 B：2150 mm
喉口深度 D：350 mm
滑块行程 C：175 mm
装模高度 E：480 mm
滑块速度：180 mm/s（快进） 12.5 mm/s（工作） 140 mm/s（返回）
主电机功率：5.5 kW
油箱容积：200 L
外形尺寸 L*W*H：3120*1450*2390 mm
整机重量：5000 kg

PBA-63/2050
折弯压力：630 kN
折弯长度 A：2050 mm
柱间距离 B：1750 mm
喉口深度 D：350 mm
滑块行程 C：175 mm
装模高度 E：480 mm
滑块速度：180 mm/s（快进） 12.5 mm/s（工作） 140 mm/s（返回）
主电机功率：5.5 kW
油箱容积：150 L
外形尺寸 L*W*H：2720*1450*2390 mm
整机重量：4000 kg

PBA-35/1250
折弯压力：350 kN
折弯长度 A：1250 mm
柱间距离 B：950 mm
喉口深度 D：300 mm
滑块行程 C：120 mm
装模高度 E：450 mm
滑块速度：180 mm/s（快进） 16 mm/s（工作） 180 mm/s（返回）
主电机功率：4.4 kW
油箱容积：100 L
外形尺寸 L*W*H：1930*1400*2200 mm
整机重量：3000 kg

主要特性

• 控制系统：全闭环电液伺服同步控制（德国进口）。
• 机架：高刚性机架，适合精密稳定的折弯加工。
• 补偿：工作台CNC控制的机械补偿，保证整梁的折弯均匀性。
• 驱动与功率：主电机功率随型号不同（4.4 kW至22 kW），系列覆盖350 kN至3000 kN的折弯压力。
• 液压容量：油箱容积随型号变化（100 L至600 L）。
• 多段滑块速度用于优化循环时间。

典型应用

• 钣金加工与金属加工车间
• 家电与电气箱体生产
• 金属幕墙与外装面板折弯
• 工程机械与设备零部件折弯
