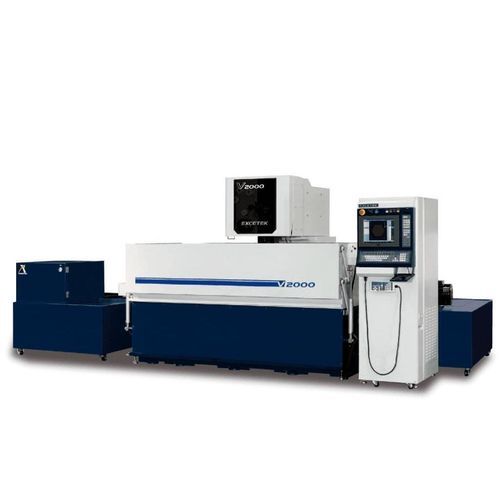

线式电火花加工机 V2000

线式CNC数控

简要描述
V2000为线切割放电加工机（WEDM），用于金属工件的精密切割。其行程与工件空间适用于模具制造与精密加工中的中大型零件加工。

机械结构 - 机床特性

• 刚性U/V桁架结构设计以提高结构刚性
• 硬度HRC50°不锈钢工作台
• 基于有限元分析（FEA）优化的机床铸件以增强刚性
• 加宽机床底座以提高稳定性
• 水冷下臂以抑制热膨胀；RIB位置经有限元设计以确保最佳刚性

精度与准确性

• 线性导轨间距加大以提升稳定性
• C1级丝杆经低温处理（冷处理）
• 丝杆两端支撑，由高分辨率交流伺服电机驱动
• 微步定位分辨率可达1 µm
• 激光标定与螺距误差补偿
• 可选闭环线性尺反馈
• 铸铁机身为精度提供坚实基础

智能加工模式

• 嵌入式系统实现高频计算与脉冲控制以减轻控制负载
• 模块组间采用RS-485网络通信
• CRC功能用于验证接收数据完整性
• 采用ASIC芯片以提高电路稳定性
• 具备看门狗功能以实现自我保护
• 实时放电反馈以维持稳定的放电加工状态

自动穿丝 (AWT)

• 在断丝点穿丝；退火功能在穿丝时改善丝材直线度
• 在加工过程中可在断丝点可靠穿丝，无需返回起始孔
• 支持沉入式穿丝，可在沉入加工时执行穿丝而无需放空/注满油箱
• 多孔加工功能：重穿失败时系统跳过该孔并记录位置，稍后返回完成切割
• 具备AWT监控与AWT结果监控功能
• 高工件的穿丝可由水射流辅助；支持至500 mm厚度的穿丝

控制

• CNC装置：工业PC
• CPU：Pentium 64位高速CPU
• 操作界面：15寸LCD触摸屏、键盘、鼠标
• 输入接口：LAN、USB、软驱、RS-232
• 存储容量：512 MB CF卡
• 最小指令单位：0.0001 mm
• 最大可编程尺寸：±9999.9999 mm
• 单位：公制/英寸可切换
• 图形界面以辅助用户操作；加工过程中看门狗；远程控制为标准配件；提供切割技术数据库及参数与维护信息

电子与加工技术

• Electrolysis Free (EF) 交流电源发生器系统以提高切割性能
• 短路解决方案：特殊放电电路以消除穿丝错位时的短路情况
• RTS（实时放电）对无效放电快速反馈并调整以提升切割效率
• 模块化PCB设计并带LED指示以便于维护

表面精加工

• Super Finish Circuit（选项）：高频表面精加工技术，可在一次切割并四次修整下达到Ra < 0.2 µm
• 在SKD-11钢材30 mm厚度上验证的表面精加工效果
• 角部控制参数可减少角部冲刷并提升模具兼容性、加工质量与速度

附件
标准附件

• 离子交换树脂 x 10 L
• 纸质过滤器 x 2 件
• 金刚石导向器 x 2 件
• 上、下冲洗喷嘴 x 2 套
• 励磁板 x 2 件
• 黄铜线 x 1 卷
• 夹具工具 x 1 套
• 垂直校准夹具 x 1 套

选项

• XY轴线性尺
• W轴
• 夹紧横梁
• Jumbo Feeder L-50A
• AWT
• 双门
• AVR 15KVA
• 变压器 15KVA
• 短信服务 (SMS)
• 信号塔
• 远程监控系统
• Super Finish Circuit

技术规格

• 型号：V2000
• 最大工件尺寸：2400 x 700 x 345 mm
• 最大工件重量：2500 kg
• X/Y轴行程：2000 x 450 mm
• U/V轴行程：160 x 160 mm
• Z轴行程：350 mm
• 机床尺寸：5260 x 3135 x 2200 mm
• 水箱容量：2500 L
