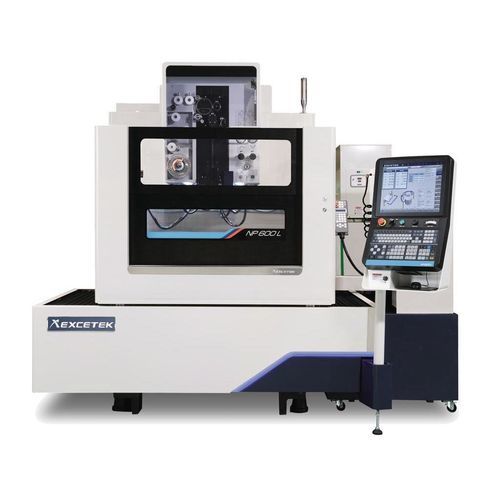

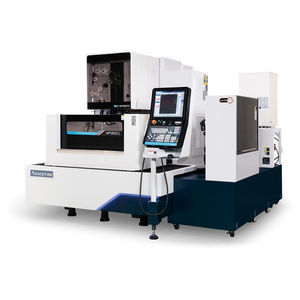

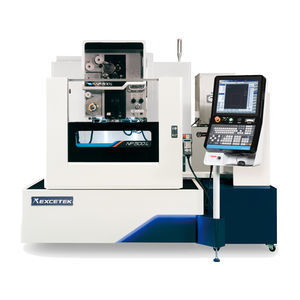

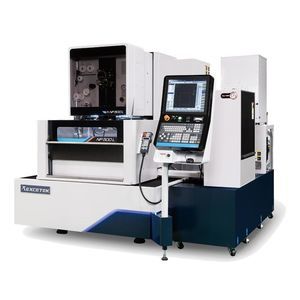

线式电火花加工机 NP600L CE

线式精准CNC数控

简要说明
浸入式线切割电火花机 NP600L CE。工作台行程 X/Y：600 × 400 mm。U/V 轴行程：160 × 160 mm。Z 轴（可选）：410 mm。

概述

• 符合 TUV CE 要求，满足安全及合规性。
• 前置电动滑动门设计，节省安装空间并便于操作。

规格（浸入式）

• 型号：NP600L CE（浸入式）
• 最大工件尺寸：1000 × 700 × 345 mm
• 线径：0.15–0.3 mm
• 最大工件重量：800 kg
• 轴控制：XY 线性电机；U/V 与 Z 轴为交流伺服电机
• 工作台行程（X × Y）：600 × 400 mm
• U & V 轴行程：160 × 160 mm
• Z 轴行程：410 mm（可选）
• 最大锥度角：±30° / 100 mm（配宽型金刚石导轨与喷嘴）
• 机床尺寸（长 × 宽 × 高）：2670 × 2965 × 2300 mm
• 机床重量：4700 kg

介电槽

• 槽容积：900 L
• 去离子装置：自动
• 纸质过滤器：2 个
• 冷却机组：自动

特点

• 高精度
  • 智能拐角控制
  • 稳定放电加工
  • Super Finish Circuit（SFC）提高加工精度
• 高效
  • DPM 模块
  • 精密标记控制
  • Electrolysis Free（EF）发电系统
• 成本效益
  • 智能访问控制
  • 减少线材消耗
  • 具有竞争力的价格
• 智能联网
  • 远程监控管理
  • 控制器接口
  • 便携设备监控
• 自动化
  • 高速自动穿丝（AWT）
  • 机器人臂工件搬运
  • 探针自动测量与修正

机械与机床特性

• 刚性 U/V 桁架设计
• 硬度 HRC 50° 不锈钢工作台
• 基于 FEA 分析的铸件设计以提高刚性
• 超宽机床底座设计以提升稳定性

线性轴电机驱动系统
该系统通过水循环实现恒温控制，降低线性电机产生的热影响，从而减少热漂移。0.1 μm 高分辨率数字尺与控制器提供高精度定位与超精细表面处理，同时具备高推力、高效率和低能耗特性。

操作性改进

• TUV 认证安全与金属外观设计
• 电动滑动门节省空间并便于操作

自动穿丝（AWT）与穿丝性能

• 高速 AWT：适用于厚度可达 100 mm 的工件
• 线材退火与切断：10 秒
• 穿丝时间：10 秒
• 200 mm 浸入式穿丝能力
• 断点时可对 400 mm 厚度进行穿丝
• 水射流功能支持对最大 500 mm 的工件进行穿丝

在线测量与自动化
加工前的在线测量与校准可缩短准备时间。宏命令可实现参考点的自动测量与校准以提高加工精度。加工后直接在工作台上测量可避免拆装周期带来的误差。多件加工功能包含自动 3D 平面度补偿、平行度自动补偿（AR）、自动参考点测量及自动进入下件加工。

切割技术（示例表）
Type | Without control | Using control
A | 0 | 0
B | 0 ~ -2 µm | -8 ~ -10 µm
C | 0 | 0
D | 0 ~ -2 µm | -8 ~ -10 µm

附件
标准附件

• XY 轴线性尺
• 黄铜线 × 1 卷
• AWT
• 夹具工具组 × 1 套
• 离子交换树脂 × 10 L
• 垂直校准夹具 × 1 套
• 纸质过滤器 × 2 个
• 金刚石导轨 × 2 个
• 上下冲洗喷嘴 × 2 套
• 通电板 × 2 个

选项

• 夹紧横梁
• W 轴
• AVR 15 KVA
• Jumbo Feeder L-50A
• 变压器 15 KVA
• 前门自动化（Only NP600L）
• 短消息服务（SMS）
• 信号塔
• 远程监控系统
• 自动测量系统
• Super Finish Circuit

技术规格

• 型号：NP600L CE（浸入式）
• 最大工件尺寸：1000 × 700 × 345 mm
• 工作台行程（X × Y）：600 × 400 mm
• U & V 轴行程：160 × 160 mm
• Z 轴行程：410 mm（可选）
• 线径：0.15–0.3 mm
• 最大工件重量：800 kg
• 控制轴：XY 线性电机；U/V Z 轴交流伺服电机
• 最大锥度角：±30° / 100 mm（配宽型金刚石导轨与喷嘴）
• 机床尺寸（长 × 宽 × 高）：2670 × 2965 × 2300 mm
• 机床重量：4700 kg
• 介电槽容量：900 L
• 去离子装置：自动
• 纸质过滤器：2 个
• 冷却机组：自动
