线式电火花加工机 VG400

线式高速CNC数控

概述

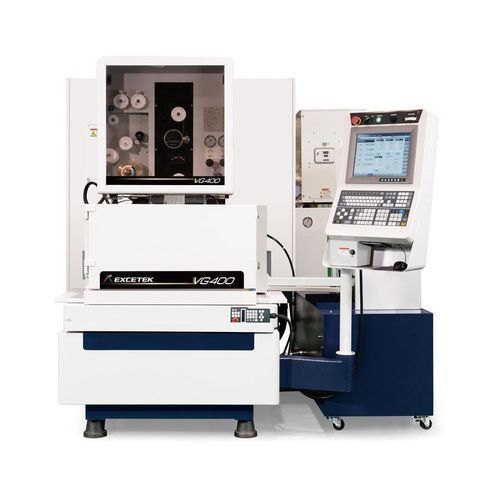

高速线切割放电机 VG400，针对5轴精密加工设计。主要行程：X/Y 400 x 300 mm，U/V 80 x 80 mm，Z 220 mm。紧凑占地、重型铸造结构以保证稳定精度。

规格（摘要）

• 机器尺寸：2100 x 2300 x 2200 mm
• X/Y 行程：400 x 300 mm
• U/V 行程：80 x 80 mm
• Z 行程：220 mm
• 轴数：由交流伺服电机控制的5轴
• 最大锥度角：±22° / 100 mm（配宽钻石导向和喷嘴）
• 整机重量：2700 kg

机械结构

• 刚性 U、V 桁架设计以降低挠曲
• 不锈钢工作台，硬度 HRC 50°，耐磨
• 基于有限元（FEA）分析的铸件设计以提高刚性
• 超宽机床底座以提升稳定性
• 下臂水冷以抑制热膨胀，保持精度
• 坚固的铸铁机身作为精密加工基础

智能与易用 / AWT 与生产力特性

• 多种切割工艺，操作界面友好
• 支持远程监控及便捷的连接功能
• 高速可靠的自动穿丝（AWT）：可在槽内穿丝与水下穿丝，减少人工干预
• 断点自动再穿丝支持昼夜无人连续运行

提升加工性能

• DPM 模块与放电稳定器以稳定加工条件
• 改进的拐角控制策略及手动半径加工方式
• 减少进给切割时的线痕
• 微米级精加工电路提升表面质量

节能与低成本运行

• 智能能量管理以降低能耗
• 线材消耗补偿以减少材料浪费
• 便于维护的设计以降低维修时间与成本

机床特点（补充）

• 不锈钢工作台（HRC50）
• 用于锥度控制的宽钻石导向和喷嘴
• 水冷部件以稳定热行为

智能加工模式与图形界面

• 行业领先的人机工程学 HMI 面板，操作简便
• 工件定位功能
• HMI 上可查看维护与诊断信息
• 工艺数据检索功能与实用图形界面功能

自动穿丝（AWT）

• 断点穿丝并带退火功能以提高线材直线度；高可靠性且无需返回起始孔
• 支持水下穿丝（无需排空/补水）
• 多孔加工：系统可跳过失败的再穿孔并记录，稍后补完
• 水射流辅助穿丝以支持高工件或水下加工
• 穿丝/退火典型时间随工件厚度变化（工厂提供示例值）

切割工艺（结果）

• 类型 A：无控制 0 | 使用控制 0
• 类型 B：无控制 0 ~ -2 µm | 使用控制 -8 ~ -10 µm
• 类型 C：无控制 0 | 使用控制 0
• 类型 D：无控制 0 ~ -2 µm | 使用控制 -8 ~ -10 µm

远程监控系统

• 提供可选的远程监控功能以便生产监视

标准附件

• 离子交换树脂 x 10 L
• 纸质过滤器 x 2 件
• 钻石导向 x 2 件
• 上/下冲洗喷嘴 x 2 套
• 激励板 x 2 件
• 黄铜线 x 1 卷
• 夹具工具 x 1 套
• 垂直校准夹具 x 1 套

选项

• XY 轴线性尺
• W 轴
• 夹紧横梁
• Jumbo Feeder L-50A
• 部分配置中AWT为可选项
• 双门
• AVR 15KVA
• 变压器 15KVA
• 报警塔
• 短信服务（SMS）
• 远程监控系统（选项）
• 超级精加工电路

技术规格

• 型号：VG400
• 机器尺寸：2100 x 2300 x 2200 mm
• X/Y 行程：400 x 300 mm
• U/V 行程：80 x 80 mm
• Z 行程：220 mm
• 轴数：由交流伺服电机控制的5轴
• 最大锥度角：±22° / 100 mm（配宽钻石导向和喷嘴）
• 整机重量：2700 kg
• 工作台硬度：不锈钢工作台 HRC 50°
• 主要功能：自动穿丝（包括水下穿丝与断点穿丝）、DPM 模块、放电稳定器、拐角控制策略、微米级精加工电路
• 标配附件及多种工厂选装件用于自动化、电源、监控与精加工
