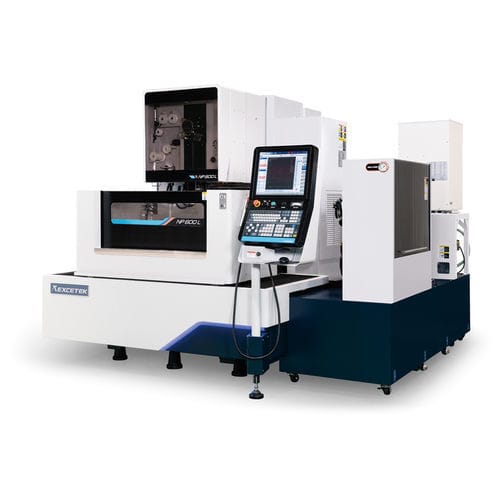

线式电火花加工机 NP600L精准CNC数控
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 其他特性
- CNC数控, 精准
- X轴
600 mm
(23.62 in)- Y轴
400 mm
(15.75 in)- Z轴
410 mm
(16.14 in)
产品介绍
简要说明亮点符合 TUV CE 标准：安全、符合人体工程学设计，操作简便。 电动滑门设计，节省安装空间，操作轻便。
规格 型号：NP600L（浸没式） 最大工件尺寸：1000 x 700 x 345 mm 线径：0.15 - 0.3 mm 最大工件重量：800 kg 控制轴数：XY 轴直线电机，UV Z 轴交流伺服电机 X Y 工作台行程：600 x 400 mm 最大锥角：±30° / 100 mm（带宽金刚石导轨和喷嘴） U 和 V 轴行程：160 x 160 mm 机床尺寸：2670 x 2965 x 2300 mm 机床重量：1.5 kg/h2670 x 2965 x 2300 mm Z轴行程：410 mm（选配） 机床重量：4700 kg 。
电动油箱电解槽容量：900 升 去离子器：自动 纸过滤器：2 个 冷却器：自动 特点高精度坚固的 U、V 桁架设计 硬度为 HRC 50°的不锈钢工作台 根据有限元分析设计的机床铸件可提高刚性 超宽机床底座 直线轴承自动测量和校正 机床特点线性轴电机驱动系统提高操作性符合人体工程学设计的用户友好型 HMI/图形界面 工件定位功能、维护和诊断信息以及技术数据搜索功能 。
4面硬化不锈钢工作台通过 TUV 安全认证的金属设计 电动滑门设计，节省安装空间，操作轻便 4 侧硬化不锈钢工作台自动穿线200毫米浸没式穿线能力 400毫米厚度断点穿线 高速自动穿线系统：适用于100毫米工件厚度--线材退火和切割：10 秒，穿线：10 秒 可靠的 AWT 设计支持 24 小时连续无人操作，并可从断丝点开始穿线 喷水功能可对最大 500 mm 的工件进行穿线 。
在线测量系统工件三维平面度自动补偿 平行度（AR）自动补偿 自动加工参考点测量 使用 AWT 自动穿线进行加工 加工完成后自动继续加工下一个工件 。
切割技术（工作台）附件标准附件型号：NP600L 工作台行程（X x Y）：600 x 400 mm U/V 轴行程：160 x 160 mm Z 轴行程（选项）：410 mm 最大工件尺寸： 1000 x 700 x 345 mm 最大工件重量： 800 kg 线径： 0.15 - 0.3 mm 机器尺寸（长 x 宽 x 高）：2670 x 2965 x 2300 mm 机器重量：4700 kg 电解槽容量：900 L 去离子器：自动；纸过滤器：2 个；冷却器：自动 轴：XY 线性马达；UV 和 Z 交流伺服（Z 可选）
- 智能边角控制
- 稳定的放电处理
- 超级精加工电路 (SFC) 可提高精度
效率
- DPM模块
- 精确标记控制
- 无电解 (EF) 发生器系统
成本效益
- 智能访问控制
- 降低线材消耗
- 经济实惠
智能联网
- 远程监控管理
- 控制器连接器
- 便携式设备监控器
自动化
- 高速自动穿线 (AWT)
- 机器人手臂传送工件
- 探头自动测量和校正
- XY 轴直线光栅尺
- 黄铜线 x 1 盘
- AWT（自动穿线）
- 夹具 x 1 套
- 离子交换树脂 x 10 L
- 垂直校准夹具 x 1 套
- 纸过滤器 x 2 件
- 金刚石导轨 x 2 件
- 上下冲洗喷嘴 x 2 套
- 增压板 x 2 件
选项
- 夹紧梁
- W-轴
- 无功补偿器 15 KVA
- 巨型馈电器 L-50A
- 变压器 15 KVA
- 自动前门（仅 NP600L）
- 短信息服务 (SMS)
- 信号塔
- 远程监控系统
- 自动测量系统
- 超精电路
---
