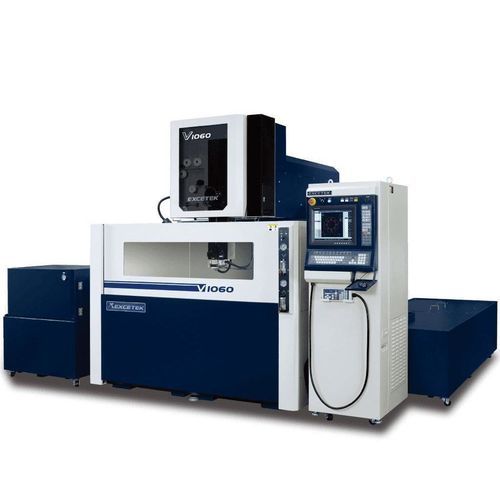

线式电火花加工机 V1060

高精度精准CNC数控

简要描述
X/Y 轴：1000 x 600 mm
U/V 轴：160 x 160 mm（260 x 260 mm）
Z 轴：350 / 500 mm

规格（概述）
V1060 - Z350 / Z500
最大工件尺寸：1500 x 1000 x 345 mm（495 mm）
线径：0.2 - 0.33 mm
最大工件重量：3000 kg
控制轴数：5 轴 AC 伺服电机
X Y 工作台行程：1000 x 600 mm
最大锥度角：使用宽钻石导轨和喷嘴时 ±30°/100 mm
U & V 轴行程：160 x 160 mm（260 x 260 mm）
机器尺寸：3460 x 3260 x 2310 mm（Z350）；4210 x 3260 x 2390 mm（Z500）
Z 轴行程：350 / 500 mm
机器重量：V1060 - Z350 / Z500：7300 / 7650 kg
水箱容量：V1060 - Z350 / Z500：1800 / 2500 L
Z 轴可选行程：500 mm（浸没高度 500 mm）

机械结构

• 刚性 U、V 桁架设计
• 硬度 HRC 50° 的不锈钢工作台
• 基于 FEA 分析设计的机床铸件以提高刚性
• 加宽设计的机床底座
• 下臂水冷以防止热膨胀并提高精度；肋筋位置经 FEA 优化以实现热平衡

精度与运动

• 为提高精度而加大的线性导轨间距
• C1 级滚珠丝杠的低温处理（冷处理）
• 滚珠丝杠双侧支撑，由高分辨率 AC 伺服电机驱动，微步精度可达 1 µm
• 激光校准与节距误差补偿
• 闭环线性尺可作为选项
• 坚固的铸铁机身作为精度基础

智能加工模式与电子

• 高频运算与脉冲控制
• 嵌入式系统降低控制负载
• 用于模块组通信的 RS-485 网络
• 用于验证接收数据完整性的 CRC 功能
• 采用 ASIC 芯片以提高电路稳定性
• 看门狗功能用于自我保护
• 实时放电反馈（RTS）以实现稳定放电并能快速响应调整无效放电
• Electrolysis Free (EF) 交流发电系统以提高切割性能
• 短路解决方案：特殊放电电路在穿丝/错位期间消除短路状况并提高加工效率

自动穿丝（AWT）

• 断点穿丝并带退火穿丝功能以提高线材直线度；加工中断点穿丝几乎 100% 可靠，无需回到起始孔
• 浸没穿丝：可在浸没加工过程中执行穿丝而无需排空水箱
• 多孔加工：在重穿失败时，系统跳过该孔，记录其位置，稍后重新调用以完成切割
• 支持 AWT 监控和 AWT 结果监控功能
• 高工件适用的水刀穿丝；水刀功能可实现最高 500 mm 厚度的穿丝

控制 / 接口

• CNC 设备：工业 PC
• CPU：Pentium 64 位高速 CPU
• 操作界面：15" LCD 触摸屏，键盘，鼠标
• 输入接口：LAN、USB 驱动、软盘、RS-232
• 内存容量：512 MB CF 卡
• 最小指令单位：0.0001 mm
• 最大可编程尺寸：±9999.9999 mm
• 单位：公制 / 英寸 可切换
• 模块化设计系统，I/O 模块带 LED 便于维护与状态指示
• 看门狗功能与远程控制（标准附件）

表面精加工
Super Finish Circuit（选项）：高频表面精加工技术，可在一次切削并 4 次修整中实现 Ra 0.2 µm 以下的粗糙度。适用于如 SKD-11 等材料在规定厚度范围内使用。

附件
标准附件

• 离子交换树脂 x 10 L
• 纸滤 x 2 件
• 钻石导轨 x 2 件
• 上下冲洗喷嘴 x 2 套
• 通电板 x 2 件
• 黄铜线 x 1 卷
• 夹具工具 x 1 套
• 垂直对准夹具 x 1 套

选件

• XY 轴线性尺
• W 轴
• 夹紧梁
• Jumbo Feeder L-50A
• AWT (Automatic Wire Threading)
• 双门
• AVR 15KVA
• 变压器 15KVA
• 短消息服务 (SMS)
• 信号塔
• 远程监控系统
• Super Finish Circuit

其他显著特性

• 退火穿丝以提高线材直线度
• 短响应 RTS（实时放电）以提高切割效率
• 切割技术数据库与图标向导，辅助用户参数设置与维护

技术规格

• 型号：V1060（Z350 / Z500）
• 工作台行程（X x Y）：1000 x 600 mm
• U & V 行程：160 x 160 mm（选项 260 x 260 mm）
• Z 轴行程：350 mm 或 500 mm（选项）
• 最大工件尺寸：1500 x 1000 x 345 mm（495 mm）
• 线径：0.2 - 0.33 mm
• 最大工件重量：3000 kg
• 控制轴数：5 轴 AC 伺服电机
• 机床尺寸：3460 x 3260 x 2310 mm（Z350） / 4210 x 3260 x 2390 mm（Z500）
• 机床重量：7300 kg（Z350） / 7650 kg（Z500）
• 水箱容量：1800 L（Z350） / 2500 L（Z500）
• 最大锥度角：使用宽钻石导轨和喷嘴时 ±30°/100 mm
• 标准与可选附件如上所列
