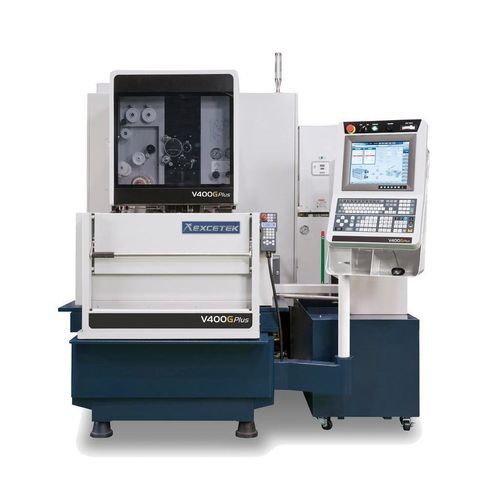

线式电火花加工机 V400G Plus

线式精准CNC数控

简要说明
V400G Plus 线切割电火花机，X/Y 行程 400 x 300 mm，U/V 80 x 80 mm，Z 行程 220 mm（浸没高度 210 mm）。5 轴 AC 伺服控制，支持线径 0.15–0.3 mm，适用于浸没加工和连续无人运行。

概述
V400G Plus 属于 G Plus 系列。用于高精度线切割（EDM），具备智能加工模式、自动穿丝（AWT）和节能运行。机器可改善拐角控制、减少线痕并提升表面光洁度，适用于要求较高的模具与批量生产场景。

机械结构

• 刚性 U、V 桁架设计保证结构稳定性
• 不锈钢工作台，硬度 HRC 50
• 基于 FEA 分析的铸件设计以提高刚性
• 机床底座加宽支撑以增强刚性
• 下臂水冷以抑制热膨胀并提高精度
• 坚固的铸铁结构以保证长期尺寸稳定性

智能且易用

• 丰富的切割技术、用户友好界面和远程监控功能，简化生产管理

高速可靠的 AWT

• 高速自动穿丝，支持槽穿和浸没穿丝，满足无人化多型号加工需要

提升加工性能

• DPM 模块与放电稳定器以确保切割稳定
• 先进的拐角控制策略和手动半径加工
• 减少切入切削时的线痕
• 微米级表面精加工电路以提高表面质量

节能与低成本运行

• 智能电力管理以降低能耗
• 线材消耗补偿以优化运行成本
• 易维护设计以降低服务费用

智能加工模式
符合人体工学的 HMI 提供工件定位、维护与诊断信息、工艺数据检索以及用于设定和监控的图形化界面。

自动穿丝

• 理想断点自动穿丝实现昼夜连续无人加工
• 退火功能在穿丝时改善线材直线度；断点穿丝可靠且无需返回起始孔
• 浸没穿丝在不放油箱的情况下可直接执行
• 多孔加工功能：系统会跳过并记录无法穿丝的孔，随后自动回补
• 可选水射流穿丝功能，适用于高工件或浸没加工

切割技术

• Type A | Without control: 0 | Using control: 0
• Type B | Without control: 0 ~ -2 µm | Using control: -8 ~ -10 µm
• Type C | Without control: 0 | Using control: 0
• Type D | Without control: 0 ~ -2 µm | Using control: -8 ~ -10 µm

机床特性

• 最大锥度角 ±22° / 80 mm（配宽型金刚石导套和喷嘴）
• 5 轴 AC 伺服电机控制
• 支持线径：0.15 - 0.3 mm

附件
标准附件

• 离子交换树脂 x 10 L
• 纸质过滤器 x 2 件
• 金刚石导套 x 2 件
• 上下冲洗喷嘴 x 2 套
• 通电板 x 2 件
• 黄铜线 x 1 卷
• 夹具工具 x 1 套
• 垂直对准夹具 x 1 套

选项

• XY 轴线性尺
• W 轴
• 夹紧梁
• Jumbo Feeder L-50A
• AWT（自动穿丝）
• 双门
• AVR 15KVA
• 动力滑门（仅 V650G & V850G）
• 变压器 15KVA
• 信号塔
• 短消息服务（SMS）
• 远程监控系统
• 超精加工电路

技术规格

• 型号：V400G Plus
• 最大工件尺寸：750 x 550 x 215 mm
• 最大工件重量：500 kg
• X/Y 轴行程：400 x 300 mm
• U/V 轴行程：80 x 80 mm
• Z 轴行程：220 mm（浸没高度 210 mm）
• 线径：0.15 - 0.3 mm
• 受控轴数：5 轴 AC 伺服电机
• 最大锥度角：±22° / 80 mm（配宽型金刚石导套和喷嘴）
• 机床尺寸：2100 x 2230 x 2175 mm
• 机床重量：2700 kg
• 水箱容量：650 L
