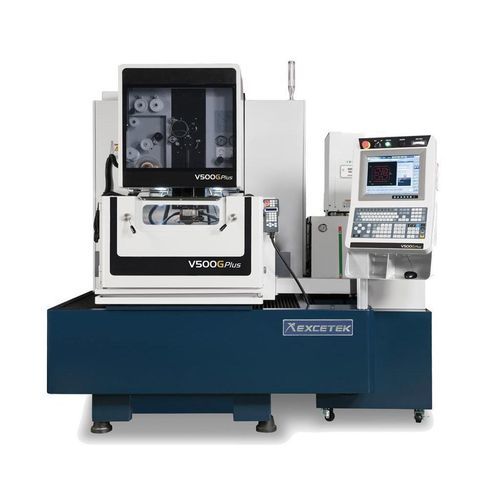

电火花线加工机 V500G Plus线式精准CNC数控
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 种类
- 线式
- 其他特性
- CNC数控, 精准
- X轴
500 mm
(19.69 in)- Y轴
300 mm
(11.81 in)- Z轴
260 mm
(10.24 in)
产品介绍
简要描述
功能
机床特征
自动穿丝（AWT）与穿丝功能
切割技术（示例）
附件（标准与选件）
技术规格
- 用于导电材料精密加工的线切割电火花机。X/Y 行程 500 x 300 mm，U/V 120 x 120 mm，Z 260 mm（淹没高度 220 mm）。5 轴控制，具备自动穿丝功能。
功能
- 多种切割技术与支持远程监控的友好界面。
- 自动穿丝（AWT）实现高速可靠的无人连续加工，包括在槽内及水下穿丝。
- 加工性能增强功能：DPM 模块、放电稳定器、拐角控制策略、手动半径加工、减少线痕及微米级表面处理电路。
- 能量管理与丝耗补偿，降低运行成本并简化维护。
机床特征
- 刚性 U/V 桁架结构。
- 不锈钢工作台，硬度 HRC 50°。
- 基于 FEA 设计的铸件以提高刚性。
- 超宽机床底座以增强稳定性。
- 水冷下臂可防止因热量积聚导致的热膨胀（提高精度）。
- 坚固的铸铁机身作为精度基础。
自动穿丝（AWT）与穿丝功能
- 昼夜连续无人化运行，支持在理想断点的自动穿丝实现不停机加工。
- 穿丝退火功能提高线材直线度；在断点处可高可靠穿丝，无需返回起始孔。
- 淹没穿丝：可在淹没加工时执行穿丝，无需排空油箱。
- 多孔加工：若重穿失败，系统跳过并记录该孔，供后续召回完成。
- 水射流穿丝功能：在高工件或淹没加工时增强穿丝成功率。
- 实例：工件厚度 100 mm — 线退火与切割：10 秒；穿丝：10 秒。工件厚度 800 mm — 在断点处进行水下穿丝。
切割技术（示例）
- 类型 A：无控制 0 | 使用控制 0
- 类型 B：无控制 0 ~ -2 µm | 使用控制 -8 ~ -10 µm
- 类型 C：无控制 0 | 使用控制 0
- 类型 D：无控制 0 ~ -2 µm | 使用控制 -8 ~ -10 µm
附件（标准与选件）
- 标准附件：离子交换树脂 10L；纸质过滤器 x2；金刚石导向器 x2；上下冲洗喷嘴套件 x2；通电板 x2；黄铜丝 x1 卷；夹具工具套件；垂直校正夹具。
- 选件：XY 轴线性刻度；W 轴；夹紧横梁；Jumbo Feeder L-50A；AWT；双门；AVR 15 kVA；动力滑门（仅 V650G & V850G）；变压器 15 kVA；信号塔；短信（SMS）；远程监控系统；超级表面处理电路。
技术规格
- 型号：V500G Plus
- 品牌：Excetek
- 最大工件尺寸：850 x 600 x 255 mm
- 最大工件重量：600 kg
- X/Y 行程：500 x 300 mm
- U/V 行程：120 x 120 mm
- Z 行程：260 mm（淹没高度 220 mm）
- 线径：0.15 - 0.3 mm
- 受控轴数：5 轴 AC 伺服
- 最大锥角：±26° / 100 mm（配宽金刚石导向和喷嘴）
- 机床外形尺寸：2215 x 2480 x 2205 mm
- 机床重量：3500 kg
- 水箱容量：750 L
