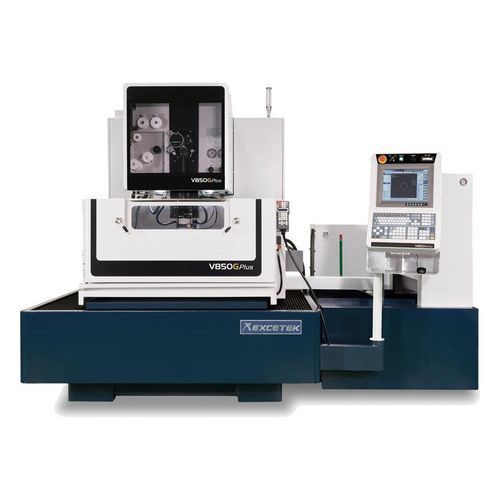

线式电火花加工机 V850G Plus线式CNC数控
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 其他特性
- CNC数控
- X轴
800 mm
(31.5 in)- Y轴
500 mm
(19.69 in)- Z轴
350 mm
(13.78 in)
产品介绍
简要说明
线切割放电加工机，适用于精密切割，X/Y行程800 x 500 mm，U/V 160 x 160 mm，Z 350 mm（沉浸高度310 mm）。
概述
主要特性
机械结构
智能加工模式
自动穿丝
切割技术
远程监控系统
机器特性（高级）
附件
标准附件
可选项
技术规格
线切割放电加工机，适用于精密切割，X/Y行程800 x 500 mm，U/V 160 x 160 mm，Z 350 mm（沉浸高度310 mm）。
概述
- G Plus系列面向自动化的线切割加工应用设计。
主要特性
- Smart & Easy：多种切割技术、直观界面、远程访问和便捷操作功能。
- 高速可靠的AWT：插丝适用于开槽和水下插丝，在多型号生产中减少操作人员干预。
- 提升加工性能：DPM模块、放电稳定器、改进的拐角控制策略、手动倒角加工以及新型微米表面处理回路以减少丝痕。
- 节能与低运行成本：智能电源管理、丝耗补偿、便于维护。
机械结构
- 刚性U/V桁架设计。
- 硬度达HRC50°的不锈钢工作台。
- 基于FEA分析优化的机床铸件以提升刚性。
- 超宽机床底座设计。
- 下臂水冷以抑制热膨胀并提高精度。
- 坚固的铸铁结构作为精度基座。
智能加工模式
- 具有人体工学的图形化HMI面板，操作便捷。
- 工件定位功能。
- 维护与诊断信息显示。
- 工艺数据检索与操作辅助功能。
自动穿丝
- 在理想断点自动穿丝，实现昼夜无人连续加工。
- 退火功能改善穿丝时丝的直线性；支持在断点穿丝而无需返回起始孔。
- 沉浸穿丝可在沉浸加工中不排液执行穿丝。
- 多孔加工：若重穿失败，系统跳过该孔并记录位置以便后续处理。
- 水射流穿丝用于高件或沉浸加工的穿丝增强。
- 典型循环示例：退火并切割约10秒；穿丝约10秒（工件厚度100 mm）。支持针对大厚度（例如800 mm）在断点水下穿丝。
切割技术
- Type A：Without control 0 | Using control 0
- Type B：Without control 0 ~ -2 µm | Using control -8 ~ -10 µm
- Type C：Without control 0 | Using control 0
- Type D：Without control 0 ~ -2 µm | Using control -8 ~ -10 µm
远程监控系统
- 远程监控能力用于观察机器状态并支持加工过程的监督。
机器特性（高级）
- 采用宽钻石导向和喷嘴，实现最大锥度控制 ±30°/100 mm。
- 针对精度和长期可靠性进行了稳定性及刚度改进设计。
附件
标准附件
- 阴离子交换树脂 x 10 L
- 纸滤芯 x 2 件
- 钻石导向 x 2 件
- 上下冲洗喷嘴 x 2 套
- 励磁板 x 2 件
- 黄铜线 x 1 卷
- 夹具工具 x 1 套
- 垂直校准夹具 x 1 套
可选项
- XY轴线性尺
- W轴
- 夹紧梁
- Jumbo Feeder L-50A
- AWT (Automatic Wire Threading)
- 双门
- AVR 15KVA
- 电动滑动门 (Only V650G & V850G)
- 变压器 15KVA
- 信号塔
- 短消息服务 (SMS)
- 远程监控系统
- Super Finish Circuit
技术规格
- 商品名称：V850G Plus
- 最大工件尺寸：1100 x 850 x 345 mm
- 最大工件重量：1100 kg
- X/Y轴行程：800 x 500 mm
- U/V轴行程：160 x 160 mm
- Z轴行程：350 mm（沉浸高度 310 mm）
- 线径：0.15 - 0.3 mm
- 控制轴数：5轴交流伺服电机
- 最大锥度角：±30° / 100 mm（配宽钻石导向与喷嘴）
- 机器尺寸：2840 x 2900 x 2290 mm
- 机器重量：5000 kg
- 水箱容量：1050 L
