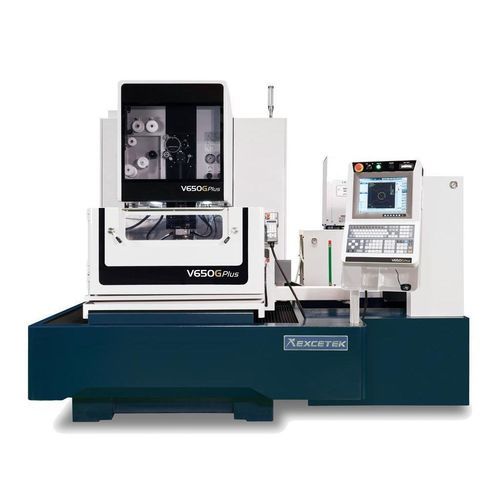

线式电火花加工机 V650G Plus

精准CNC数控

简要说明
V650G Plus为5轴线切割放电加工机（WEDM），X/Y行程650×400 mm，Z行程可选350 / 410 / 500 mm（浸没高度310 mm）。适用线径0.15–0.3 mm，最大工件尺寸1000×700×345 mm（最大重量800 kg）。

规格（摘要）

• 最大工件尺寸：1000 x 700 x 345 mm
• 最大工件重量：800 kg
• X/Y行程：650 x 400 mm
• U/V行程：160 x 160 mm
• Z行程：350 / 410 / 500 mm（浸没高度 310 mm）
• 线径：0.15 - 0.3 mm
• 受控轴数：5轴交流伺服电机
• 最大锥度角：±30° / 100 mm（使用宽钻石导向和喷嘴时）
• 机器尺寸：2520 x 2720 x 2290 mm
• 机器重量：4400 kg
• 水箱容积：850 L

机械结构

• 刚性U/V桁架设计与铸铁机座，保证尺寸稳定性与精度。
• 不锈钢工作台（硬度约HRC 50）及基于FEA分析设计的铸件以提高刚性。
• 水冷下臂用于减少长时间加工中的热膨胀。
• 加宽机座以提高载荷下的稳定性。

智能加工模式

• 图形化HMI，采用符合人体工程学的界面，便于操作。
• 功能：工件定位、维护与诊断信息、工艺数据检索以及用于编程和夹装的图形辅助工具。

自动穿丝（AWT）

• 支持断丝点自动穿丝，实现昼夜无人连续运行。
• 退火功能在穿丝过程中提高线材直线度；几乎100%可靠的穿丝，无需返回起始孔。
• 水下穿丝可在不排水的情况下完成。
• 多孔加工功能：若穿丝失败，系统跳过该孔并记录位置，稍后重新尝试以完成切割。
• 对高工件或水下加工，提供水射流辅助穿丝。

切割技术

• 采用受控策略可在A–D类型间减少锥度并改善表面质量。
• 新增微米级精加工电路与拐角控制策略，降低接近切割时的线痕。

远程监控系统

• 支持远程监控机器状态、操作跟踪及基础诊断。

附件
标准附件

• 离子交换树脂 x 10 L
• 纸质过滤器 x 2 pcs
• 金刚石导向器 x 2 pcs
• 上下冲洗喷嘴 x 2 套
• 励磁板 x 2 pcs
• 黄铜线 x 1 卷
• 夹具工具 x 1 套
• 垂直对准夹具 x 1 套

选件

• XY轴线性尺
• W轴
• 夹紧梁
• Jumbo Feeder L-50A
• AWT (Automatic Wire Threading)
• 双门
• AVR 15KVA
• 动力滑动门 (Only V650G & V850G)
• 变压器 15KVA
• 信号塔
• 短信服务 (SMS)
• 远程监控系统
• Super Finish Circuit

技术参数

• 型号：V650G Plus
• 系列：G Plus Series
• 最大工件尺寸：1000 x 700 x 345 mm
• 最大工件重量：800 kg
• X/Y行程：650 x 400 mm
• U/V行程：160 x 160 mm
• Z行程：350 / 410 / 500 mm（浸没高度 310 mm）
• 线径：0.15 - 0.3 mm
• 受控轴数：5轴交流伺服
• 最大锥度角：±30° / 100 mm（配宽钻石导向与喷嘴）
• 机器尺寸：2520 x 2720 x 2290 mm
• 机器重量：4400 kg
• 水箱容积：850 L
