线式电火花加工机 NP400L CE

线式精准

产品概述

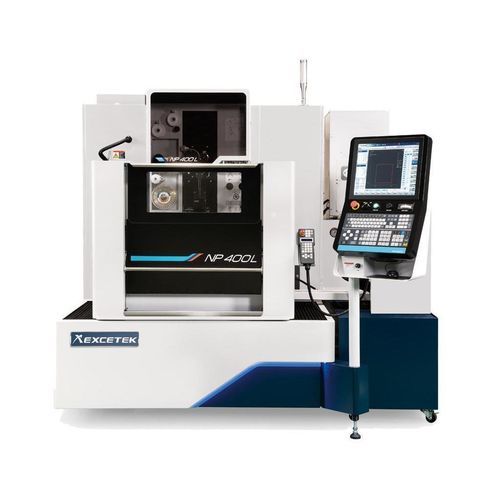

精密线切割电火花机 NP400L CE（沉浸式），用于金属工件的精密轮廓加工与精细表面加工。主要行程：X/Y 400 x 300 mm；U/V 80 x 80 mm；Z 220 mm。适用于无人化及多件加工生产。

亮点

• 通过 TÜV CE 认证，确保机器安全与设计合规。
• 电动滑动门设计，节省安装空间并便于操作。

主要特性

• 精度
  • Smart Corner Control、稳定放电处理及 Super Finish Circuit (SFC) 提升尺寸精度与表面精度。
• 效率
  • DPM 模块、精密标记控制与 Electrolysis Free (EF) 发电系统优化切割性能。
• 成本效益
  • 智能访问控制与降低线材消耗功能以降低运行成本。
• 智能联网
  • 支持远程监控、控制器连接与便携设备监控以便流程管理。
• 自动化
  • 高速自动穿线、机器人工件搬运、探测器自动测量与补偿以减少准备时间。

直线轴电机驱动系统
通过水循环的恒温控制，降低直线电机的热量生成以减少热位移，从而提高加工精度。配备 0.1 µm 高分辨率数字尺与控制器，实现高精度定位与超微细加工。

自动穿线（AWT）

• 200 mm 沉入式穿线能力。
• 可从断线点进行 400 mm 厚度穿线。
• 高速 AWT 周期示例：对于 100 mm 工件厚度 - 线材退火与切断：10 秒；穿线：10 秒。
• 可靠的 AWT 设计支持连续无人化运行；水射流功能可实现对最大 500 mm 的工件穿线。

在线测量与多件加工
在线测量与标定显著减少装夹时间和误差。宏命令可自动测量并校准参考点；加工后直接在台面测量避免拆装带来的误差。支持自动补偿 3D 平面度与平行度、自动参考点测量及自动切换至下一工件。

切割技术（表）

• Type A：Without control：0；Using control：0
• Type B：Without control：0 ~ -2 µm；Using control：-8 ~ -10 µm
• Type C：Without control：0；Using control：0
• Type D：Without control：0 ~ -2 µm；Using control：-8 ~ -10 µm

机床结构特性

• 刚性 U、V 桁架结构设计，提升机床刚性。
• 硬化不锈钢工作台，硬度约 HRC 50°。
• 基于 FEA 分析设计的机床铸件以提高刚性。
• 机床底座采用超宽支撑设计以增强稳定性。

操作性改进

• 图形化 HMI 面板，人体工学设计，便于操作。
• 界面提供工件定位功能、维护和诊断信息以及技术数据检索等功能。
• 四面淬硬不锈钢工作台：TÜV 认证的安全与金属设计；电动滑门节省空间并便于操作。

附件
标准附件

• XY 轴线性尺
• 黄铜线 x 1 轴
• AWT（自动穿线）
• 夹具工具 x 1 套
• 离子交换树脂 x 10 L
• 垂直对准夹具 x 1 套
• 纸质过滤器 x 2 个
• 金刚石导向件 x 2 个
• 上下冲洗喷嘴 x 2 套
• 通电板 x 2 片

选件

• 夹紧梁
• W 轴
• AVR 15 KVA
• Jumbo 送料器 L-50A
• 变压器 15 KVA
• 短消息服务（SMS）
• 信号灯塔
• 远程监控系统
• 自动测量系统
• Super Finish Circuit

规格

• 型号：NP400L CE（沉浸式）
• 最大工件尺寸：750 x 550 x 215 mm
• 线材直径：0.15 - 0.3 mm
• 最大工件重量：500 kg
• 控制轴数：XY 轴直线电机；U、V、Z 轴交流伺服电机
• 工作台行程（X Y）：400 x 300 mm
• 最大锥度角：±22° / 80 mm（配宽金刚石导向和喷嘴）
• U & V 轴行程：80 x 80 mm
• 机床尺寸：2260 x 2525 x 2100 mm
• Z 轴行程：220 mm
• 机床重量：3050 kg
• 介质箱容量：650 L
• 去离子器：自动
• 纸质过滤器：2 件
• 冷却装置：自动
