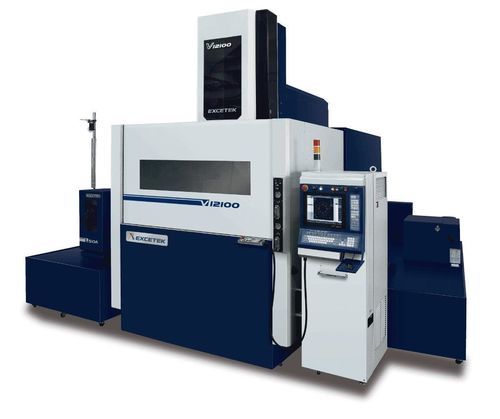

线式电火花加工机 V12100

线式高精度精准

简要说明
X/Y轴: 1200 x 1000 mm
U/V轴: 260 x 260 mm
Z轴: 1000 mm

概述
V12100 为 V 系列线切割电火花机（EDM），适用于大型工件和重负荷加工。机床采用刚性 U/V 桁架结构、不锈钢工作台（硬度 HRC 50°）、经有限元优化的铸件及特宽机座。下臂水冷设计可减少热膨胀，提高尺寸稳定性。

机械结构 / 机床特性

• 刚性 U/V 桁架设计以提升结构稳定性
• 不锈钢工作台，表面硬度 HRC 50°
• 基于 FEA 分析设计的机床铸件以增加刚性
• 特宽机座以改善振动抑制
• 水冷下臂以降低热变形

精度
加宽的线性导轨间距、经低温处理的 C1 级滚珠丝杠以及双侧支撑的高分辨率交流伺服电机，可实现微步定位精度至 1 µm。可选闭环线性尺和激光校准以补偿节距误差。

智能加工模式

• 嵌入式高频运算与脉冲控制以降低控制负荷
• 模块通信的 RS-485 网络
• 用于数据校验的 CRC 功能
• 用于电路稳定的 ASIC 芯片
• 用于自保护的看门狗功能
• 实现稳定放电的实时放电反馈

自动穿丝系统（AWT）

• 断丝点退火穿丝以提高线材直线度
• 支持水下穿丝，无需放空/加注油箱
• 多孔加工功能：自动跳过并记录失败孔，便于稍后恢复
• AWT 监控和 AWT 结果监控用于穿丝状态显示
• 水射流辅助穿丝用于高件（可处理至 500 mm 厚度）

控制 / 图形界面
工业 PC CNC，配 15 英寸液晶触摸屏、键盘和鼠标。接口：LAN、USB、RS-232。存储：512 MB CF 卡。最小指令单位：0.0001 mm。可编程范围：±9999.9999 mm。单位可在公制和英制间切换。功能包括加工看门狗、NC 优化、切割数据库、图标与参数/维护辅助、远程控制（标准附件）。

表面粗糙度
可选 Super Finish 电路（高频）在单次切割并 4 次修整情况下可达到 Ra < 0.2 µm（已在 SKD-11、30 mm 厚度上验证）。

附件
标准附件

• 离子交换树脂 x 10 L
• 纸质滤芯 x 2 件
• 金刚石导向器 x 2 件
• 上下冲洗喷嘴 x 2 套
• 通电板 x 2 件
• 黄铜线 x 1 卷
• 夹具 x 1 套
• 垂直校准夹具 x 1 套

选项

• XY 轴线性尺
• W 轴
• 夹紧梁
• Jumbo Feeder L-50A
• AWT 附加功能
• 双门
• AVR 15KVA
• 变压器 15KVA
• 短信服务（SMS）
• 信号塔
• 远程监控系统
• Super Finish Circuit

技术规格

• 型号：V12100
• 最大工件尺寸：1650 x 1400 x 1000 mm
• 最大工件重量：5500 kg
• X/Y 行程：1200 x 1000 mm
• U/V 行程：260 x 260 mm
• Z 行程：1000 mm
• 线径：0.2 ~ 0.33 mm
• 受控轴数：5 轴 AC 伺服电机
• 最大锥度角：±30° / 100 mm（配宽金刚石导向和喷嘴）
• 机床尺寸：5010 x 4285 x 3890 mm
• 机床重量：12950 kg
• 水箱容积：4700 L
