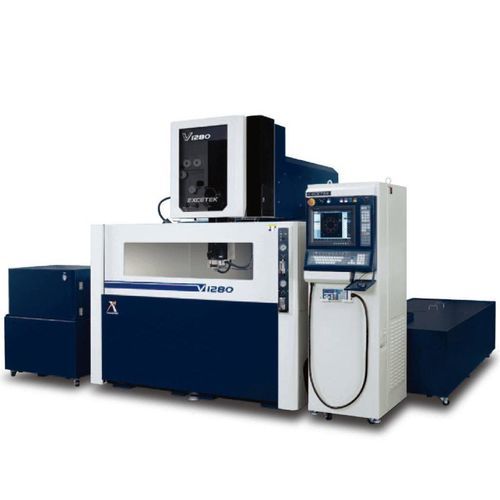

线式电火花加工机 V1280

高精度精准

产品概述
X/Y 轴：1200 x 800 mm
U/V 轴：260 x 260 mm
Z 轴：500 mm（可选 600 / 800 mm）
型号：V1280 - Z500/Z600/Z800 CNC 线切割电火花机
最大工件尺寸：1650 x 1200 x 495 mm（可选 595/795 mm）
线径：0.2 - 0.33 mm
最大工件重量：4000 kg
控制轴数：5 轴交流伺服电机

规格

• 工作台行程（X x Y）：1200 x 800 mm
• U & V 轴行程：260 x 260 mm
• Z 轴行程：500 mm（可选 600 / 800 mm）
• 最大锥度角：±30°/100 mm（配宽型金刚石导轨和喷嘴）
• 最大工件尺寸：1650 x 1200 x 495 mm（可选 595/795 mm）
• 最大工件重量：4000 kg
• 支持线径：0.2 - 0.33 mm
• 控制轴数：5 轴交流伺服电机
• 机床尺寸及重量：Z500: 4400 x 3725 x 2585 mm / 10600 kg; Z600: 4510 x 3765 x 2890 mm / 10850 kg; Z800: 11600 kg
• 水箱容量：Z500: 3000 L; Z600: 3300 L; Z800: 4000 L

机械结构

• 刚性 U/V 桁架结构设计
• 不锈钢工作台，硬度 HRC 50°
• 机床铸件基于 FEA 分析设计以提高刚性
• 机床底座加宽设计
• 水冷下臂防止热膨胀；肋筋位置经 FEA 优化以保证热平衡和结构刚性

精度与运动

• 线性导轨间距加大
• C1 级滚珠丝杠低温处理
• 滚珠丝杠两端支撑，高分辨率交流伺服电机实现微步精度至 1 µm
• 激光校准与导距误差补偿
• 闭环线性尺（可选）
• 以坚固的铸铁结构作为精度基础

智能加工模式

• 高频计算与脉冲控制；嵌入式系统降低控制负荷
• 模块组间数据通过 RS-485 网络传输
• CRC 功能校验接收数据完整性
• 采用 ASIC 芯片提高电路稳定性
• 看门狗功能用于自我保护
• 火花信息实时反馈以稳定电火花加工

自动穿丝

• 断丝点穿丝：退火功能提高线材直线度；加工中断丝点穿丝几乎 100% 可靠，无需返回起始孔
• 浸入式穿丝：可在浸入加工时执行，无需排空/重新注水
• 多孔加工功能：若重穿失败，系统跳过当前孔并记录位置，稍后再回补完成切割
• 高工件的水射流穿丝；可靠的自动穿丝支持无人连续运行；水射流可实现最大 500 mm 厚度的穿丝

控制

• 图形界面；EXCETEK V 系列控制（W6）
• CNC 装置：工业 PC
• CPU：Pentium 64 位高速 CPU
• 操作界面：15" LCD 触摸屏、键盘、鼠标
• 输入接口：LAN、USB、软盘、RS-232
• 存储容量：512 MB CF 卡
• 最小命令单位：0.0001 mm
• 最大可编程尺寸：±9999.9999 mm
• 单位：公制/英寸 可切换
• 远程控制：标准附件

电气与加工功能

• Electrolysis Free (EF) 交流发电机以提高切割性能
• 短路解决方案：特殊放电电路消除穿丝错位时的短路并提高加工效率
• RTS（实时火花）：快速反馈无效放电并调整条件以提高切割效率

表面光洁度
Super Finish Circuit（可选）：高频表面精加工技术，可在单次切割并配合 4 次精修时实现粗糙度 Ra < 0.2 µm，已在 SKD-11 等钢种（例如 30 mm 厚）上验证。

附件

标准附件

• 离子交换树脂 x 10 L
• 纸质过滤器 x 2 件
• 金刚石导轨 x 2 件
• 上下冲洗喷嘴 x 2 套
• 通电板 x 2 件
• 黄铜线 x 1 卷
• 夹具工具 x 1 套
• 垂直对准工装 x 1 套

可选件

• XY 轴线性尺
• W 轴
• 夹紧横梁
• Jumbo 供料器 L-50A
• AWT (Automatic Wire Threading)
• 双门
• AVR 15KVA
• 变压器 15KVA
• 短信服务（SMS）
• 信号塔
• 远程监控系统
• Super Finish Circuit

技术规格

• 型号：V1280（Z500 / Z600 / Z800 变体）
• 工作台行程（X x Y）：1200 x 800 mm
• U & V 轴行程：260 x 260 mm
• Z 轴行程：500 mm（可选 600 / 800 mm）
• 最大工件尺寸：1650 x 1200 x 495 mm（可选 595/795 mm）
• 最大工件重量：4000 kg
• 支持线径：0.2 - 0.33 mm
• 控制轴数：5 轴交流伺服电机
• 机床尺寸及重量：Z500: 4400 x 3725 x 2585 mm / 10600 kg; Z600: 4510 x 3765 x 2890 mm / 10850 kg; Z800: 11600 kg
• 水箱容量：Z500: 3000 L; Z600: 3300 L; Z800: 4000 L
• 最大锥度角：±30°/100 mm（配宽型金刚石导轨和喷嘴）
