线式电火花加工机 NP500L CE

线式精准CNC数控

产品概述

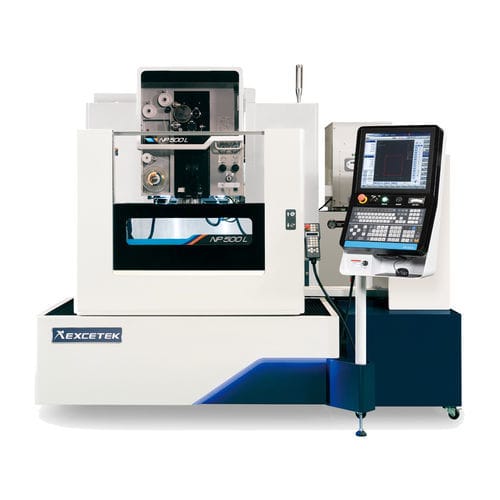

NP500L CE 为浸没式线切割（电火花线切割）机床，适用于金属零件精密轮廓切割，操作便捷，符合 TUV CE 标准。

机器行程

• X/Y 轴: 500 x 300 mm
• U/V 轴: 120 x 120 mm
• Z 轴: 310 mm

主要特性

• 高精度: Smart Corner Control、Stable Discharge 加工、Super Finish Circuit (SFC) 提升精度与表面质量。
• 高效率: DPM 模块、精密标记控制、Electrolysis Free (EF) 发电系统以优化切割周期。
• 成本控制: 智能访问控制、降低丝耗、运行经济。
• 智能联网: 远程监控管理、控制器接口、移动设备监控。
• 自动化: 高速自动穿丝 (AWT)、机器人臂工件搬运、探针自动测量与补偿。
• 机械结构: 刚性 U、V 梁式结构；硬化不锈钢工作台 (HRC 50°)；FEA 设计铸件与加宽机座以提高刚性。

自动穿丝

• 高速 AWT: 丝材退火与切断约 10 秒；穿丝约 10 秒。
• 浸没穿丝 200 mm；断点穿丝可达 400 mm 厚度；支持 24 小时无人连续运行；水射流功能支持穿丝至 500 mm。

在线测量与自动化

• 加工前在线测量与校准以减少准备时间；通过宏命令自动参考点校准。
• 多件加工: 自动补偿 3D 平面度与平行度 (AR)、自动参考点测量、AWT 及自动继续下一工件。
• 自动测量应用: 倾斜测量、AR 校正、参考点校准、台上后处理测量以避免拆装误差；测量报告可导出。

切割技术（表）

• Type A: Without control 0 | Using control 0
• Type B: Without control 0 ~ -2 µm | Using control -8 ~ -10 µm
• Type C: Without control 0 | Using control 0
• Type D: Without control 0 ~ -2 µm | Using control -8 ~ -10 µm

标准附件

• XY 轴线性尺
• 黄铜丝 x 1 卷
• AWT (Auto Wire Threading)
• 夹紧工具 x 1 套
• 离子交换树脂 x 10 L
• 垂直对准夹具 x 1 套
• 纸过滤器 x 2 pcs
• 金刚石导向器 x 2 pcs
• 上下冲洗喷嘴 x 2 套
• 励磁板 x 2 pcs

可选件

• 夹紧梁
• W 轴
• AVR 15 KVA
• Jumbo Feeder L-50A
• 变压器 15 KVA
• 短信息服务 (SMS)
• 信号塔
• 远程监控系统
• 自动测量系统
• Super Finish Circuit

介电油箱

• 油箱容量: 750 L
• 脱离子器: 自动
• 纸过滤器: 2 pcs
• 冷却机组: 自动

控制与可用性说明

• 图形化 HMI 面板，人体工程学设计；技术数据检索、维护与诊断信息、工件定位功能。
• 线性轴电机驱动系统并配水循环以控制温度；0.1 μm 高分辨率数显尺与控制器实现超精细加工。
• 四面硬化不锈钢工作台并具 TUV 认证；动力滑动门设计节省安装空间并简化操作。

技术规格

• 型号: NP500L CE (Submerged Type)
• 最大工件尺寸: 850 x 550 x 300 mm
• 线径: 0.15 - 0.3 mm
• 最大工件重量: 600 kg
• 控制轴数: XY 轴线性电机，U/V/Z 轴 AC 伺服 (Z 轴 AC 伺服电机)
• 工作台行程 (X Y): 500 x 300 mm
• 最大锥度角: ±26° / 100 mm（配宽金刚石导向与喷嘴）
• U & V 轴行程: 120 x 120 mm
• 机床外形尺寸: 2590 x 2575 x 2165 mm
• Z 轴行程: 310 mm
• 机床重量: 3350 kg
• 介电油箱容量: 750 L
• 脱离子器: 自动
• 纸过滤器: 2 pcs
• 冷却机组: 自动
