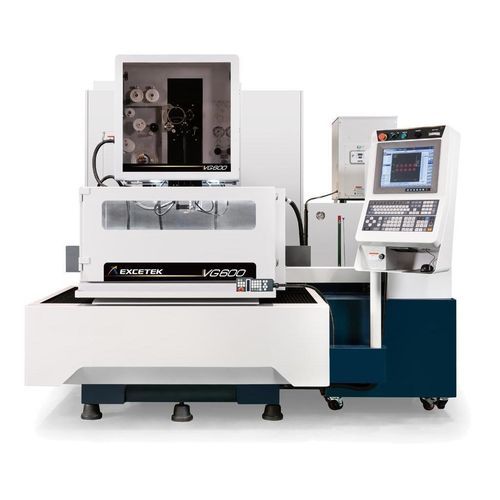

电火花线加工机 VG600

线式线式高精度

概述
X/Y 轴: 600 x 400 mm
U/V 轴: 120 x 120 mm
Z 轴: 310 mm

规格

• 型号: VG600
• 整机尺寸: 2550 x 2600 x 2200 mm
• X/Y 行程: 600 x 400 mm
• U/V 行程: 120 x 120 mm
• Z 行程: 310 mm
• 受控轴数: 5 轴 AC 伺服电机
• 最大锥度角: ±26°/100 mm（配备宽金刚石导向与喷嘴）
• 整机重量: 4400 kg
• 工作台: 不锈钢，硬度 HRC 50°

特性
机械结构

• 操作与控制: 符合人体工程学的 HMI、远程监控与便捷操作功能
• 自动穿丝 (AWT): 支持槽内穿丝与水下穿丝，降低人工干预
• 加工性能模块: DPM 模块、放电稳定器、微米级精加工电路与角部控制策略
• 能量管理: 智能电源管理与耗丝补偿以降低运行成本
• 刚性 U、V 桁架设计与加宽机座
• 基于 FEA 分析设计的铸造机体与不锈钢工作台以提高刚性
• 水冷下臂以抑制热膨胀并保持精度

智能加工模式

• 图形化 HMI 面板，具有人体工学操作与工艺数据检索功能
• 工件定位与定时功能
• 维护、诊断与运行信息可在界面查看

自动穿丝

• 支持无人连续加工，在断丝点自动重穿以保持连续运行
• 退火功能提高穿丝时线材直线度；几乎 100% 可靠性且无需返回起始孔
• 水下穿丝：可在浸没加工过程中穿丝，无需放空油槽
• 多孔加工功能：若重穿失败，系统会跳过并记录位置，稍后回补完成切割
• 水射流辅助穿丝：提高高工件或浸没条件下的穿丝可靠性
• 示例时间：工件厚度 100 mm — 退火与切割约 10 s；穿丝约 10 s

切割技术
有无控制时锥度控制对比:
A | 无控制: 0 | 使用控制: 0
B | 无控制: 0 ~ -2 µm | 使用控制: -8 ~ -10 µm
C | 无控制: 0 | 使用控制: 0
D | 无控制: 0 ~ -2 µm | 使用控制: -8 ~ -10 µm


远程监控系统
具备远程监控机器状态与操作的功能。

附件
标准附件

• 离子交换树脂 x 10 L
• 纸质过滤器 x 2 件
• 金刚石导向 x 2 件
• 上下冲洗喷嘴 x 2 套
• 激励板 x 2 件
• 黄铜线 x 1 卷
• 夹具工具 x 1 套
• 垂直对准夹具 x 1 套

可选件

• XY 轴线性尺
• W 轴
• 夹紧横梁
• Jumbo Feeder L-50A
• AWT（自动穿丝）
• 双门
• AVR 15 KVA
• 电动滑动门（仅 V650G & V850G）
• 变压器 15 KVA
• 信号塔
• 短消息服务（SMS）
• 远程监控系统
• Super finish circuit

技术规格

• 型号: VG600
• 机器尺寸: 2550 x 2600 x 2200 mm
• X/Y 行程: 600 x 400 mm
• U/V 行程: 120 x 120 mm
• Z 行程: 310 mm
• 受控轴数: 5 轴 AC 伺服
• 最大锥度角: ±26°/100 mm（配备宽金刚石导向与喷嘴）
• 机器重量: 4400 kg
• 工作台材料/硬度: 不锈钢，HRC 50°
• 关键模块: DPM 模块、放电稳定器、微米级精加工电路
• 自动穿丝 (AWT) 支持水下穿丝与水射流辅助
