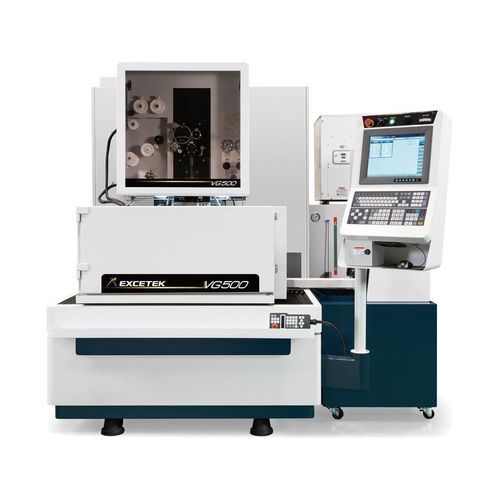

线式电火花加工机 VG500

CNC数控

产品简介
X/Y 轴: 500 x 300 mm
U/V 轴: 80 x 80 mm
Z 轴: 220 mm

规格
机器尺寸: 2200 x 2450 x 2200 mm
X/Y 行程: 500 x 300 mm
U/V 行程: 80 x 80 mm
Z 行程: 220 mm
控制轴数: 5 轴（交流伺服电机）
最大锥度角: ±22°/100 mm（配备宽钻石导向和喷嘴时）
机器重量: 1500 kg

功能

• Smart & Easy
  • 丰富的切割技术
  • 友好的界面
  • 远程功能
  • 便捷功能
• 高速且可靠的 AWT
  • 高速可靠的自动穿丝（AWT）
  • 槽内穿丝
  • 水下穿丝（浸没加工）
  • 降低多型号加工的人力成本
• 提升加工性能
  • DPM 模块
  • 放电稳定器
  • 转角控制新策略
  • 手动半径尺寸加工
  • 减少进给切削产生的线痕
  • 新微米级精加工电路
• 节能与低成本运行
  • 智能电源管理
  • 补偿线材消耗
  • 易于维护，降低服务成本

机械结构

• 刚性 U、V 桁架设计
• 硬度 HRC50° 不锈钢工作台
• 基于 FEA 分析设计的机床铸件以提高刚性
• 加宽设计的机床底座
• 水冷下臂防止因热量积聚造成的热膨胀，提高精度
• 坚固的铸铁机床结构作为精度基础

智能加工模式 / 图形界面

• 图形化 HMI 面板，设计以便于操作和符合人体工程学
• 工件定位功能
• 提供维护与诊断信息
• 工艺数据检索功能
• 图形界面与有助于操作的实用功能

自动穿丝

• 理想断点自动穿丝支持无人值守的日夜连续运行
• 退火功能提高穿丝时线材的直线性；可在断点处高可靠性穿丝，且无需返回起始孔
• 浸没穿丝：可在浸没加工时执行穿丝，无需排空或重新注满水箱
• 多孔加工功能：若某孔重穿失败，系统可跳过并继续；跳过的孔会被记录并可在之后调用
• 水射流穿丝：可在高工件或浸没加工时使用水射流增强穿丝
• 典型时间示例：对于 100 mm 工件厚度，线材退火与切断约 10 秒，穿丝约 10 秒；支持非常厚工件的浸没穿丝

切割技术
Type | Without control | Using control
A | 0 | 0
B | 0 ~ -2 µm | -8 ~ -10 µm
C | 0 | 0
D | 0 ~ -2 µm | -8 ~ -10 µm


远程监控系统

• 支持对机器状态与运行的远程监控

附件
标准附件

• 离子交换树脂 x 10 L
• 纸过滤器 x 2 件
• 钻石导向 x 2 件
• 上下冲洗喷嘴 x 2 套
• 励磁板 x 2 件
• 黄铜线 x 1 卷
• 夹具工具 x 1 套
• 垂直校正夹具 x 1 套

可选项

• XY 轴线性尺
• W 轴
• 夹紧横梁
• Jumbo Feeder L-50A
• AWT (Automatic Wire Threading)
• 双门
• AVR 15KVA
• 动力滑动门（仅 V650G & V850G）
• 变压器 15KVA
• 信号塔
• 短信服务 (SMS)
• 远程监控系统
• Super Finish Circuit

技术规格

• 型号: VG500
• 机器尺寸: 2200 x 2450 x 2200 mm
• X/Y 行程: 500 x 300 mm
• U/V 行程: 80 x 80 mm
• Z 行程: 220 mm
• 控制轴数: 5 轴（交流伺服电机）
• 最大锥度: ±22°/100 mm（配备宽钻石导向和喷嘴时）
• 机器重量: 1500 kg
• 关键功能: AWT（包含浸没穿丝与断点穿丝）、DPM 模块、放电稳定器、微米级精加工电路、智能电源管理
