监控分析仪 PFN66-H0A09-110 FEMTO 4HALL NET WI-FI EDA D6 DC WEB LOG 8

用于电网电动工业

概述

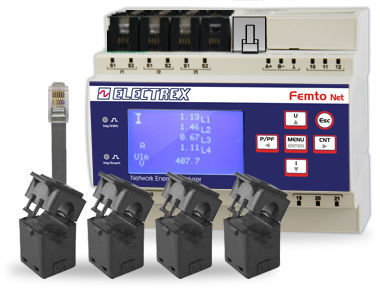

FEMTO 4HALL NET D6（产品代码 PFN66-H0A09-110）是一款用于工业监测的直流能量分析仪与Wi‑Fi Web数据管理器。支持通过外置天线（含 PFC3530）进行Wi‑Fi通信，提供4路直流输入，兼容分体式互感器和CTS DC Hall系列传感器（传感器不含）。配备FSTN图形显示，可测量电压、电流、功率与能量，以及电压最小/最大值和最大电流。可通过RJ45（Modbus/TCP）和/或Wi‑Fi读取内部寄存器。RJ45端口与RS485端口之间的网络桥可实现与其他Electrex设备的Modbus通信。设备具有电池供电的天文时钟/日历、工业级非易失性存储、内置Web与FTP服务器、远程固件更新功能与NFC连接。导轨安装，宽度6模块。扩展电源范围：85÷265Vac / 100÷374Vdc。

功能 / 应用

• 能量监测
• 能量自动化与管理
• 报警与通知
• 定时测量与日历
• 运行时间计数与日志记录

主要特性

• 通过外置天线实现Wi‑Fi（含 PFC3530）
• 4路直流输入，适用于霍尔效应传感器或分体式互感器（传感器不含）
• 用于本地显示的FSTN图形屏
• 测量项：电压、电流、功率、能量，电压 MIN‑MAX，电流 MAX
• 通过RJ45和/或Wi‑Fi支持Modbus/TCP；RS485桥用于Modbus集成
• 内置Web和FTP服务器以便访问数据
• 支持远程固件更新
• NFC连接
• 电池供电的天文时钟/日历；工业级非易失性存储
• 导轨安装，6模块宽
• 扩展电源范围 85÷265Vac / 100÷374Vdc

包含的升级 / 软件

• Upgrade Log 8：记录负载曲线及消耗/产出能量
• Upgrade WEB：用于实时测量显示的Web界面

技术规格

• 产品代码：PFN66-H0A09-110
• 商业型号：FEMTO 4HALL NET D6
• 电源：85÷265Vac / 100÷374Vdc（扩展范围）
• 直流监测输入：4（兼容分体式互感器 / CTS DC Hall系列）
• 显示：FSTN图形显示
• 测量：电压、电流、功率、能量；电压 MIN‑MAX；电流 MAX
• 通信：RJ45（Modbus/TCP）、Wi‑Fi（含外置天线）、用于Modbus的RS485桥
• 网络服务：内置Web服务器和FTP服务器
• 连接性：NFC
• 时间功能：电池供电的天文时钟/日历
• 存储：用于记录的工业级非易失性存储
• 安装：导轨安装，宽度6模块
• 固件：支持远程更新
