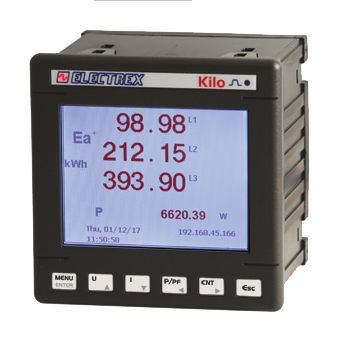

监控分析仪 PFNK9-FQAD9-121 KILO F NET WI-FI EDA 96 PQ WEB LOG

用于电网网络工业

产品概述
电能质量与能量分析仪兼 Web 数据管理器，支持通过外置天线（型号 PFC3530，随附）进行 Wi‑Fi 通信。电能质量分析符合 EN 50160 和 EN 61000-4-30。精度等级 0.5S，单次谐波测量可达 51 次谐波。需与 FCTS 系列柔性分体电流互感器（另售）配合使用。RJ45 与/或 Wi‑Fi 端口与 RS485 端口之间的网络桥，支持与子网内 Electrex 仪表的 Modbus 通信。

包含的升级与功能

• 2 × PFSU940-01（Log 8）
• 1 × PFSU940-25（Open Log）
• PFSU940-05（Web）

功能与硬件
电池供电的永久天文时钟/日历与非易失性存储。支持远程固件升级。图形 LCD 显示。2 路数字输入和 2 路数字输出，带独立公共端。1 个校准指示 LED。ExpBus 用于外部设备（I/O 与环境传感器）。配备 NFC。面板尺寸 96 × 96 mm。电源 85 ÷ 265 Vac。符合 EN 50470-1 与 EN 50470-3。

注意
Kilo 系列设备亦可提供其他硬件配置。有关不同版本的编码方式，请参阅编码生成表或产品数据表。

兼容电流互感器

• FCTS 系列柔性分体电流互感器

特性 / 技术规格

• 型号：KILO F NET（变体代码 PFNK9-FQAD9-121）
• 功能：电能质量与能量分析仪 & Web 数据管理器
• 通信：Wi‑Fi（外置天线 PFC3530 随附）、RJ45 与 RS485（Modbus）
• 电能质量标准：EN 50160 与 EN 61000-4-30
• 精度：等级 0.5S
• 谐波：单次谐波可达 51 次
• 互感器兼容性：仅与 FCTS 系列柔性分体互感器配合使用（另售）
• 网络桥：在 RJ45 与/或 Wi‑Fi 与 RS485 之间建立 Modbus 通信桥接
• 包含升级：2 × PFSU940-01（Log 8）、1 × PFSU940-25（Open Log）、PFSU940-05（Web）
• 时钟 / 存储：电池供电的永久天文时钟/日历；非易失性存储
• 固件：支持远程固件升级
• 显示：图形 LCD
• 数字 I/O：2 路数字输入、2 路数字输出，带独立公共端
• 指示：1 个校准 LED
• 扩展总线：ExpBus（用于外部 I/O 与环境传感器）
• 其他：配备 NFC
• 尺寸：96 × 96 mm
• 电源电压：85 ÷ 265 Vac
• 符合标准：EN 50470-1 与 EN 50470-3
