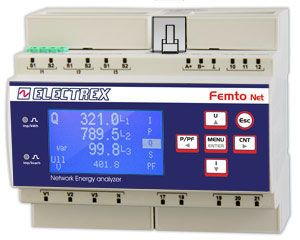

监控分析仪 PFN66-EQ5D9-121 FEMTO ECT NET D6 PQ WEB LOG 16

用于电网工业电能质量

产品概述
适用于工业和商业电网的电能与电能质量分析仪及Web数据管理器。按照 EN 50160 和 EN 61000-4-30 执行电能质量分析，精度等级 0.5S，支持单次谐波测量至第51阶。设备可作为 RJ45 与 RS485 之间的网络桥接，用于 Modbus 通信及子网数据记录，内置 NFC 和 ExpBus 以扩展外部 I/O 与环境传感器，配备图形 LCD 以便本地监控。

注意
Femto D6 系列设备存在多种硬件配置。有关不同版本的代码生成，请参阅代码生成表或产品数据表。

兼容电流互感器

• Electrex ECT 系列电流互感器（需外接 CT，产品不含 CT）

技术规格

• 功能：电能与电能质量分析仪 & Web Data Manager
• 标准：EN 50160 与 EN 61000-4-30（电能质量分析）
• 精度：0.5S 级
• 谐波：单次谐波可达第51阶
• CT：仅可与 ECT 外部 CT 一起使用（示例：PFAE000-01、PFAE000-02、PFAE000-03）— 未包含 CT
• 网络：RJ45 ↔ RS485 网络桥，用于 Modbus 通信和子网数据记录
• 包含升级（示例配置）：2 × PFSU940-01 Log 8，1 × PFSU940-25 Open Log，1 × PFSU940-05 Web
• 时钟与存储：电池供电的永久时钟与非易失性存储
• 固件：支持远程固件更新
• 显示：图形 LCD
• 数字 I/O：2 路数字输入与 2 路数字输出，具有独立公共端
• 指示：2 个校准 LED
• 扩展：ExpBus 支持外部设备（I/O、环境传感器）
• 连接：NFC
• 安装：导轨安装，6 模块宽度
• 供电电压：85 ÷ 265 Vac
• 合规：EN 50470-1 与 EN 50470-3
